Procesy chłodzenia podczas przetwarzania i przechowywania ryb.
fot. Cool
Obowiązujące przepisy Unii Europejskiej, które ograniczają stosowanie czynników chłodniczych z wysokim współczynnikiem GWP (Global Warming Potential – czyli potencjał tworzenia efektu cieplarnianego), a także dyrektywa ErP – Ekoprojekt zmuszająca do coraz mniejszego poboru energii pierwotnej przez urządzenia elektryczne powodują zmianę trendów w projektowaniu instalacji chłodniczych. Rynek samoistnie dokonuje weryfikacji proponowanych rozwiązań opracowanych w ramach aktualnych przepisów i chociaż zdarzają się inwestorzy, dla których walory ekologiczne są warte większych nakładów niż te minimalne wynikające z w/w regulacji prawnych, to jednak najczęściej o wyborze koncepcji decydują dwie kwestie: koszty inwestycji i koszty eksploatacji.
Dlatego też w procesach chłodzenia przy przetwarzaniu i przechowywaniu ryb możemy zaproponować dwa warianty wykonania instalacji chłodniczych:
- układy chłodzenia pośredniego z wykorzystaniem dopuszczalnych czynników F-gazowych (R410A, R134A, R449A, R32 etc.) lub ekologicznego propanu w agregatach wody lodowej (chillerach) i atestowanym medium chłodzącym (roztwory glikolu, mrówczanu potasu i inne) zasilającym końcowe odbiorniki chłodu (chłodnice wentylatorowe);
- małe układy chłodnicze o wydajności chłodniczej do 40 kW, z jednym źródłem chłodu (agregat chłodniczy) i od jednego do trzech odbiorników chłodu (chłodnice wentylatorowe) z ekologicznym czynnikiem chłodniczym (R448A, R449A).
Agregaty wody lodowej pracujące w pośrednim układzie chłodzenia
Układy chłodzenia pośredniego oparte są o agregaty wody lodowej jako źródło chłodu i układ tzw. glikolowy. Zimny glikol lub inne medium chłodzące będzie pompowany poprzez zbiornik buforowy i pompy obiegowe do chłodnic w poszczególnych pomieszczeniach. W wyniku wymiany ciepła pomiędzy powietrzem, a medium chłodzącym, powietrze będzie się ochładzało. Taki układ chłodzenia może na przykład obsługiwać pomieszczenia produkcyjne zakładu. Ważnym elementem przy doborach chłodnic powietrza do pomieszczeń produkcyjnych jest prędkość i kierunek wydmuchiwanego powietrza z chłodnic. Ze względu na zapewnienie komfortu pracy osobom tam przebywającym istotnym jest zastosowanie chłodnic z wolnoobrotowymi wentylatorami. Z kolei chłodnice wentylatorowe, które obsługują komory chłodnicze mają najczęściej jednostronny wydmuch powietrza i wyposażone są w wentylatory o wysokiej prędkości obrotowej. Dzięki temu prędkość strugi powietrza jest na tyle wysoka, że zimne powietrze może docierać do towaru usytuowanego na końcu komory. Odtajanie chłodnic, czyli usunięcie szronu z chłodnicy realizuje się za pomocą grzałek elektrycznych zamontowanych w bloku i tacy chłodnicy.

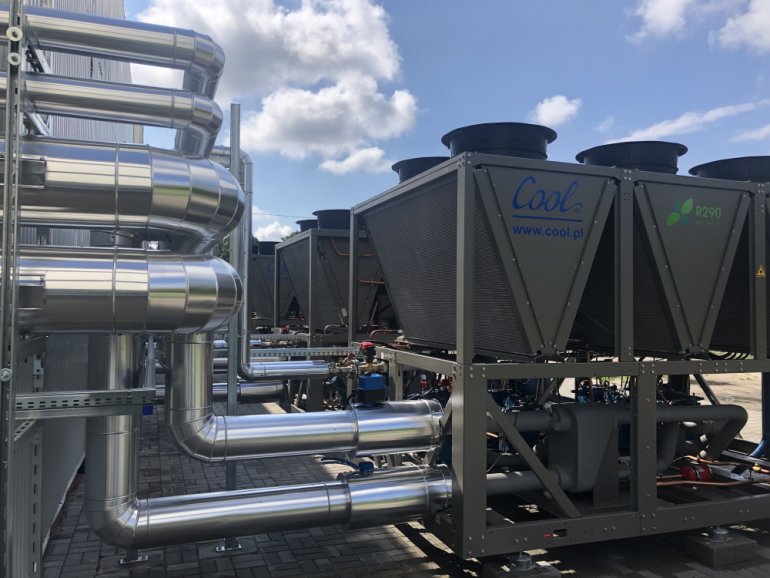

- Agregaty wody lodowej pracujące w pośrednim układzie chłodzenia
Układy bezpośredniego chłodzenia o małych wydajnościach w przemyśle spożywczym (np. segment produkcji i przechowywania ryb) mają najszersze zastosowanie w pomieszczeniach mroźni, komorach chłodniczych, wychładzalniach i urządzeniach wymagających chłodzenia (np. komory wędzarnicze, wytwornice lodu łuskowego). Takie właśnie rozwiązanie w porównaniu do dużych instalacji z jednym źródłem chłodu, pozwala ograniczyć wystąpienie ewentualnych problemów z instalacją. W takim przypadku awaria jednego układu pozwala zachować ciągłość pracy całego zakładu i nie wyłączać całego układu chłodniczego, a jedynie pojedynczy.

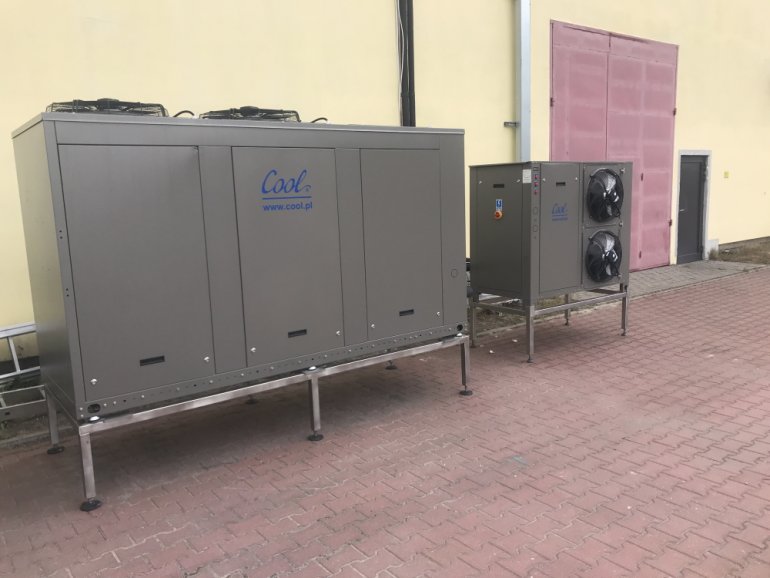

- Agregaty chłodnicze pracujące w układzie bezpośredniego odparowaniaW tego typu komorach mroźniczych i przechowalniach o niskiej temperaturze składowania, w których musimy zapewnić temperatury poniżej -7°C, przy doborze chłodnic powietrza szczególnie należy uważać, aby nie dopuścić do tworzenia się kryształków lodu. Uwzględniając temperaturę, którą należy zapewnić w takich pomieszczeniach musimy zdefiniować odpowiedni rozstaw lamel wymiennika. Rekomendowane rozstawy lamel w zakresach temperatur od -7°C do -25°C wynoszą od 8 do 11 mm.
Bardzo istotnym zagadnieniem jest odpowiednie sterowanie układem chłodzenia. Przy doborze automatyki i sterowania musimy rozważyć możliwość zastosowania centralnego systemu sterowania tzn. scentralizowania układu. Łatwiej i bezpieczniej jest jednak nadzorować system chłodzenia komór przy zastosowaniu jednego sterownika. Można zastosować wtedy także komunikację przez wewnętrzną sieć lub internet. Z drugiej strony, niezależne układy sterujące poszczególnymi grupami odbiorników chłodu są mniej narażone na jednoczesne uszkodzenie. Niezależnie od przyjętego rozwiązania należy zwracać uwagę na prostotę obsługi sterownika oraz dostępne funkcje.
