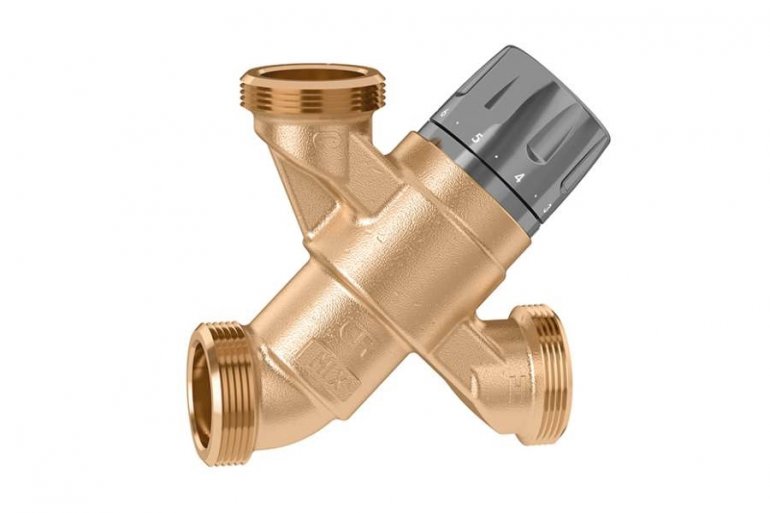

Termostatyczny zawór mieszający 5202 dla ogrzewania płaszczyznowego
fot. Caleffi
Zadaniem termostatycznego zaworu mieszającego jest regulowanie temperatury czynnika grzewczego zasilającego elementy ogrzewania płaszczyznowego.
Elementem regulującym w termostatycznym zaworze mieszającym jest czujnik temperatury (1) całkowicie zanurzony w przewodzie wyjścia zmieszanej wody (2), który rozszerzając się i kurcząc ustala w sposób ciągły odpowiednią proporcję pomiędzy wodą ciepłą i wodą zimną.
Regulacja odbywa się dzięki tłokowi (3), który przesuwa się w specjalnym cylindrze umieszczonym pomiędzy doprowadzeniem wody ciepłej (4) i wody zimnej (5). Również wtedy, gdy występują spadki ciśnienia lub gdy zmienia się temperatura na wejściu wody do instalacji, zawór automatycznie reguluje natężenie przepływu po to, by uzyskać żądaną temperaturę.
Za zaworem należy zamontować pompę obiegową zapewniającą prawidłowe zasilanie poszczególnych obiegów ogrzewania płaszczyznowego.
Cechy charakterystyczne:
- Specjalnie opracowany kształt zaworu umożliwiający montaż nawet w miejscach o ograniczonej przestrzeni
- Korpus wykonany ze stopu mosiądzu zabezpieczonego przed wypłukiwaniem cynku
- Elementy wewnętrzne wykonane ze specjalnego materiału zapobiegającego osadzaniu się zanieczyszczeń
- Stabilna praca nawet podczas wahań parametrów pracy instalacji
- Wysokie współczynniki przepływu
- Szeroki zakres regulowanej temperatury
|
Kod |
Przyłącza |
Zakres temperatury |
Opakowanie |
Opakowanie zbiorcze |
|
520251 |
3/4” GZ |
20÷43°C |
1 |
- |
|
520261 |
1” GZ |
20÷43°C |
1 |
- |
