Prostokątne regulatory VAV RAVAV-Q nowość od Alnor

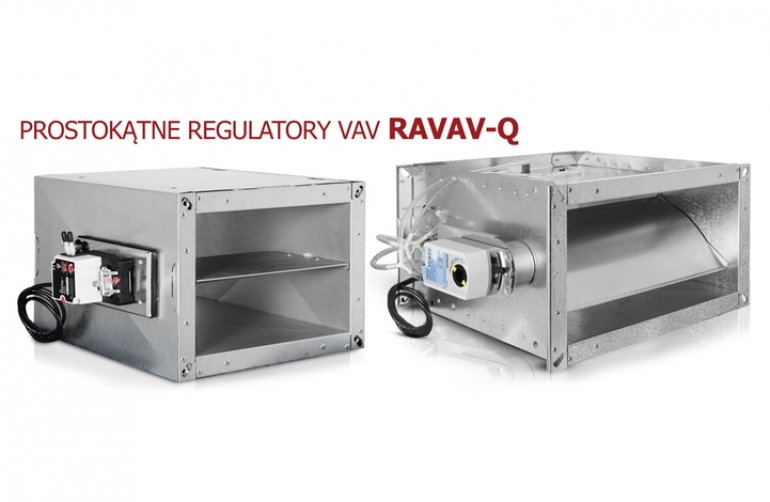

fot. Alnor

Przedstawiamy nowość od Alnor - RAVAV-Q prostokątne regulatory VAV

Regulator RAVAV-Q przeznaczony jest do stosowania w instalacjach wentylacji mechanicznej i stanowi niezbędny element układu ze zmiennym przepływem powietrza. Obudowa regulatora wykonana jest z blachy stalowej ocynkowanej Z275. Opcjonalnie istnieje możliwość wykonania obudowy ze stali nierdzewnej w gatunku 1.4301. Ramki połączeniowe wykonane jako gięte z korpusu obudowy, zapewniając gładkość powierzchni wewnętrznej i szczelność obudowy. Wewnątrz obudowy znajduje się jednopłaszczyznowa, wyprofilowana przepustnica regulacyjna. Siłownik zamontowany na obudowie regulatora
w sposób umożliwiający izolację termiczną układu. Dostępna jest również wersja regulatora z fabrycznie montowaną izolacją 50 mm oraz blaszanym płaszczem. Układ pomiarowy zrealizowany za pomocą aluminiowych rurek spiętrzających i króćców odbioru ciśnienia, zapewnia miarodajny pomiar ilości przepływającego powietrza. Czujnik, regulator oraz siłownik zostały zintegrowane w jednym urządzeniu w standardowej automatyce regulatora RAVAV-Q. Czujnik przetwarza wartość ciśnienia różnicowego na sygnał elektryczny, regulator porównuje wartości aktualnego przepływu powietrza z wartością zadaną, a siłownik reguluje na bieżąco pozycję przepustnicy. Istnieje możliwość rozdzielnia automatyki na odrębne elementy i modyfikacje funkcjonalności ze względu na krótszy czas działania siłownika, zabezpieczenie czujnika przed agresywnym środowiskiem, itp.

Cechy regulatora VAV
  • obudowa regulatora wykonana jest z blachy stalowej ocynkowanej Z275,
  • opcjonalnie istnieje możliwość wykonania obudowy ze stali nierdzewnej w gatunku 1.4301,
  • dostępna również wersja regulatora z fabrycznie montowaną izolacją 50 mm oraz blaszanym płaszczem,
  • nieszczelność obudowy sklasyfikowana w klasie C zgodnie z EN-1751:2014-03),
  • zakres temperatur pracy od 0 do 50 [˚C],
  • możliwość pomiaru aktualnych parametrów przepływu powietrza przy użyciu zewnętrznych mikromanometrów.
