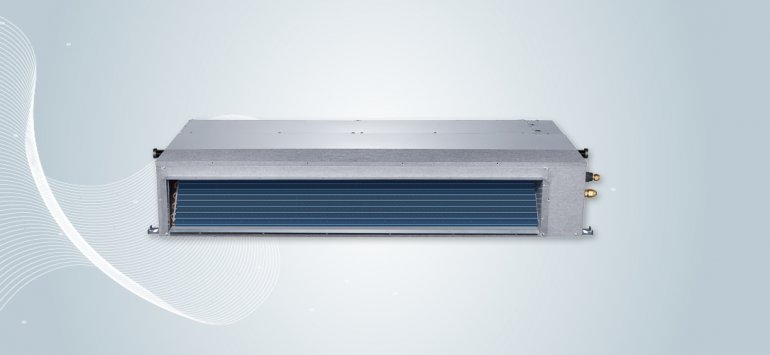

Klimatyzatory kanałowe KAISAI serii KTI
Nową serię klimatyzatorów kanałowych KAISAI SLIM charakteryzuje większy spręż dyspozycyjny – 160 Pa, przy zachowaniu niskiego poziomu hałasu. Klimatyzatory kanałowe posiadają niższą wysokość niż standardowe urządzenie kanałowe, dzięki czemu ich montaż jest możliwy w niewielkiej przestrzeni sufitu podwieszanego. Dzięki zastosowaniu nowoczesnej technologii, klimatyzator kanałowy automatycznie dostosowuje ciśnienie statyczne i utrzymuje stały strumień przepływu powietrza.
Charakterystyka
Zastosowanie:
- hotele, obiekty gastronomiczne
- obiekty usługowe
- obiekty użyteczności publicznej i administracji
- warsztaty
- sale kinowe i konferencyjne
- pomieszczenia magazynowe
Dane techniczne
|
MODEL |
jedn. wewnętrzna |
KTI-18HWF32 |
KTI-24HWF32 |
KTI-36HWF32 |
KTI-48HWF32 |
KTI-55HWF32 |
|
|
jedn. zewnętrzna |
KOB30U-18HFN32 |
KOCA30U-24HFN32 |
KOD30U-36HFN32 |
KOE30U-48HFN32 |
KOE30U-55HFN32 |
||
|
Wydajność |
chł. średn. (min-max) |
kW |
5.3(1.2-6.1) |
7.0(2.2-8.2) |
10.6(2.6-12.0) |
14.0(4.3-15.2) |
15.4(5.9-17.3) |
|
grz. średn. (min-max) |
5.6(1.8-7.0) |
7.6(2.4-8.6) |
11.1(2.9-13.2) |
16.1(3.7-18.0) |
18.2(4.7-20.5) |
||
|
Klasa energetyczna |
chłodzenie/grzanie |
A++/A+ |
A++/A+ |
A++/A+ |
A++/A+ |
A++/A+ |
|
|
SEER |
średni |
W/W |
6,1 |
6,1 |
6,1 |
6,1 |
6,1 |
|
SCOP |
średni |
4 |
4 |
4 |
4 |
4 |
|
|
Pobór mocy elektr. |
chł. średn. (min-max) |
W |
1640(280-2150) |
2190(480-2850) |
3950(660-4500) |
5150(1170-5699) |
5423(1274-6651) |
|
grz. średn. (min-max) |
1500(330-2180) |
2050(500-2880) |
3000(650-4550) |
4280(1048-6124) |
5329(1042-6034) |
||
|
Prąd pracy |
chłodzenie (min-max) |
A |
7,1(1,2-9,3) |
9,5(2,1-12,4) |
7,2(1,2-8,2) |
8,3(1,8-9,4) |
8,93(2,0-11,0) |
|
grzanie (min-max) |
6.5(1,4-9,5) |
8,9(2,2-12,5) |
5,5(1,2-8,3) |
6,8(1,65-10,22) |
8,8(1,6-9,9) |
||
|
Przepływ powietrza |
jedn. wewnętrzna |
m3/h |
1006/853/684 |
1248/1054/839 |
1400/1150/750 |
2400/2040/1680 |
2600/2210/1820 |
|
jedn. zewnętrzna |
2100 |
2700 |
4000 |
7500 |
7500 |
||
|
Spręż dyspozycyjny |
fabryczny / maks. |
Pa |
25/100 |
25/160 |
37/160 |
50/160 |
50/160 |
|
Tem. pracy chł/grz |
jedn. wewnętrzna |
°C |
17÷32/0÷30 |
17÷32/0÷30 |
17÷32/0÷30 |
17÷32/0÷30 |
17÷32/0÷30 |
|
jedn. zewnętrzna |
-15÷50/-15÷24 |
-15÷50/-15÷24 |
-15÷50/-15÷24 |
-15÷50/-15÷24 |
-15÷50/-15÷24 |
||
|
Poziom ciśn. akust. |
jedn. wewnętrzna |
dB(A) |
44/42/40 |
44/42/40 |
47/43/40 |
50.5/49.5/48 |
54/52/50.5 |
|
jedn. zewnętrzna |
57 |
62 |
64 |
66 |
66 |
||
|
Wymiary netto s/w/g |
jedn. wewnętrzna |
mm |
880/210/674 |
1100/249/774 |
1360/249/774 |
1200/300/874 |
1200/300/874 |
|
jedn. zewnętrzna |
800/554/333 |
845/702/363 |
946/810/410 |
952/1333/410 |
952/1333/410 |
||
|
Wymiary transportowe s/w/g |
jedn. wewnętrzna |
1070/270/725 |
1305/305/805 |
1570/305/805 |
1405/355/915 |
1405/355/915 |
|
|
jedn. zewnętrzna |
920/615/390 |
965/765/395 |
1090/865/500 |
1095/1470/500 |
1095/1470/500 |
||
|
Waga netto |
jedn. wewnętrzna |
kg |
25,6 |
31,5 |
40,5 |
47,6 |
47,6 |
|
jedn. zewnętrzna |
35,6 |
66,8 |
81,5 |
106,7 |
111,3 |
||
|
Waga transportowa |
jedn. wewnętrzna |
31,4 |
38,9 |
48,5 |
55,8 |
55,8 |
|
|
jedn. zewnętrzna |
38,5 |
72,6 |
87 |
119,9 |
124,3 |
||
|
Średnica rur gaz/ciecz |
mm |
6,35/12,7 |
9,52/15,9 |
9,52/15,9 |
9,52/15,9 |
9,52/15,9 |
|
|
Maksymalna długość instalacji |
m |
30 |
50 |
65 |
65 |
65 |
|
|
Maksymalna różnica poziomów |
20 |
25 |
30 |
30 |
30 |
||
|
Zasilanie |
jedn. wewnętrzna |
V/Hz/Ph |
220-240/50/1 |
220-240/50/1 |
220-240/50/1 |
220-240/50/1 |
220-240/50/1 |
|
jedn. zewnętrzna |
220-240/50/1 |
220-240/50/1 |
380-420/50/3 |
380-420/50/3 |
380-420/50/3 |
||
|
Zabezpieczenie |
jedn. zewnętrzna |
A |
16 |
20 |
16 |
16 |
16 |
|
Przewody zasilające |
jedn. wewnętrzna |
il. żył |
3×1,5 |
3×1,5 |
3×1,5 |
3×1,5 |
3×1,5 |
|
jedn. zewnętrzna |
3×2,5 |
3×2,5 |
5×2,5 |
5×2,5 |
5×2,5 |
||
|
Przewody sterujące |
jedn. wewn. – zewn. |
2×0,5 w ekranie |
2×0,5 w ekranie |
2×0,5 w ekranie |
2×0,5 w ekranie |
2×0,5 w ekranie |
|
|
Fabryczna il. czynnika |
do 5 mb |
kg |
1,35 |
1,5 |
2,4 |
2,8 |
2,95 |
|
Dodatkowa il. czynnika |
powyżej 5 mb |
g/m |
12 |
24 |
24 |
24 |
24 |
|
Zewnętrzna średnica odpływu skroplin |
mm |
25 |
25 |
25 |
25 |
25 |
|
