Ventia
Bezproblemowa wentylacja na lata

Jakich materiałów użyć do wykonania instalacji, aby była ona trwała?

Przewody wentylacyjne

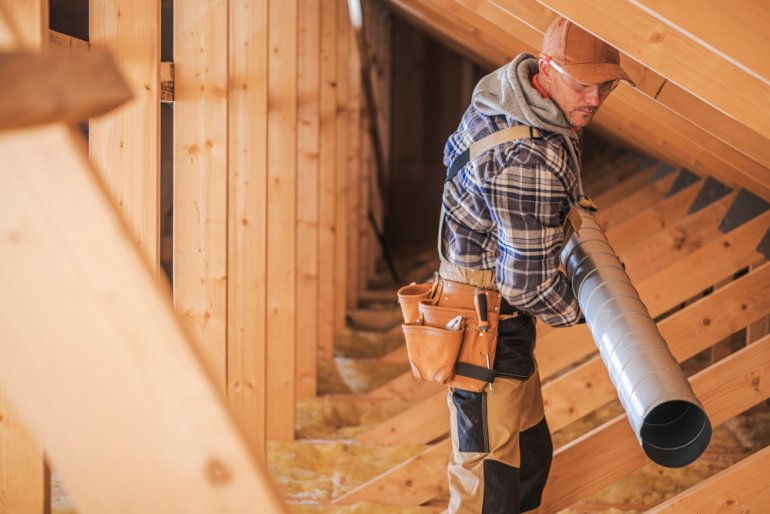

Podstawowym elementem każdej instalacji wentylacyjnej są przewody/kanały. To one łączą ze sobą wszystkie elementy systemu. Do wyboru mamy kilka rozwiązań. Zastosowanie przewodów wentylacyjny typu SPIRO o przekroju kołowym z blachy stalowej to, naszym zdaniem, najbardziej bezproblemowe rozwiązanie, zwłaszcza w wypadku, gdy instalacja będzie użytkowana przez wiele lat. Na rynku do wyboru jest kilka materiałów, z których produkuje się tego typu przewody, m.in. blacha ocynkowana, aluminiowa, kwasoodporna 1.4301 i 1.4404 oraz blacha czarna. Najbardziej popularne na polskim rynku są przewody wykonane z blachy ocynkowanej, które my również polecamy. Przewody wentylacyjne o  przekroju kołowym powinny spełniać Polskie Normy PN-EN 1506 oraz PN-EN 12237. Przewody wentylacyjne HAVACO wykonywane są z blachy stalowej ocynkowanej wysokiego gatunku DX51D+Z275. Grubość blachy zależy od średnicy elementów. Rury od średnicy Ø250 mm są dodatkowo wzmacniane poprzez zewnętrzne przetłoczenia podwyższające odporność na zgniatanie i podciśnienie. Standardowa długość przewodu wynosi 3000 mm.

Tabela 1. Klasyfikacja szczelności przewodów o przekroju kołowym

Klasa szczelności przewodów Wartości graniczne ciśnienia statycznego [Pa] Wartość graniczna wskaźnika nieszczelności (fmax)[m3s-1m-2]
Nadciśnienie Podciśnienie
A 500 500 0,027 • pt065 • 10-3
B 1000 750 0,009 • pt065 • 10-3
C 2000 750 0,003 • pt065 • 10-3
D 2000 750 0,001 • pt065 • 10-3


Kształtki wentylacyjne

Kolejnym ważnym elementem dobrze wykonanej, bezproblemowej w użytkowaniu, instalacji wentylacyjnej są dobrej jakości i szczelności kształtki wentylacyjne, tj. kolana, nyple, trójniki i przepustnice, zapewniające jak najwyższą szczelność instalacji. Ich użycie gwarantuje mniejsze zużycie energii elektrycznej, ponieważ urządzenia – centrale wentylacyjne czy wentylatory – nie muszą pracować z większą mocą, aby osiągnąć założone parametry instalacji. Szczelność ma szczególne znaczenie w przypadku dużych instalacji, w których może dojść do znacznych strat w wyniku nieszczelności układu – zmniejsza się ilość nawiewanego i wywiewanego powietrza, przez co w pomieszczeniach nie dochodzi do właściwej wymiany. Aby mieć pewność, że instalacja będzie szczelna, optymalnym wyborem będą kształtki, takie jak np. VENTO by HAVACO, z podwójną uszczelką EPDM zaciśniętą zamkiem blacharskim, która eliminuje konieczność stosowania dodatkowych taśm uszczelniających oraz zdecydowanie zwiększa szczelność instalacji. Warto zwrócić uwagę, że wyłącznie uszczelka zaprasowywana zamkiem blacharskim nie będzie się zwijała podczas montażu i zapewni deklarowaną przez producenta klasę szczelności. Należy podkreślić, że wszystkie kształtki z uszczelką z oferty VENTO by HAVACO mają klasę szczelności „D”, czyli najwyższą z  możliwych klas. Gwarantuje to fabryczna, komputerowa kontrola jakości i szczelności każdej pojedynczej kształtki. Produkty VENTO mają również certyfikaty TÜV NORD oraz PZH. Wysokiej jakości kształtkę wentylacyjną VENTO wyróżnia wykonany przez automat wyjątkowo precyzyjny zgrzew liniowy, grubość blachy i wykonanie zgodnie z Polską Normą PN-EN 1506, PN-EN 12237 oraz odpowiednia grubość ocynku 275 g/m² wg normy 52 53 PN-EN 10346. Tylko jednoczesne spełnienie wszystkich powyższych parametrów technicznych gwarantuje, że użyte w  instalacji kształtki będą odpowiadać oczekiwaniom i zagwarantują brak problemów na lata.

Jakościowy osprzęt

Bardzo często spotyka się instalację, w skład której wchodzą wentylatory kanałowe typu ICM/ICM Silent HAVACO. Wentylatory te są przystosowane do transportu powietrza o niskim stopniu zanieczyszczenia. Idealnie nadają się zarówno do instalacji nawiewnych, jak i wyciągowych w budynkach mieszkalnych, użyteczności publicznej, biurach i sklepach.

Na co należy zwrócić uwagę, wybierając tego typu wentylator? Przed wszystkim trzeba skupić się na ilości potrzebnego powietrza nawiewanego i wyciąganego przy danych oporach instalacji. Pomocna w tym będzie charakterystyka pracy wentylatora, która umożliwia określenie odpowiedniego punkt pracy (rys. 2.). UWAGA! Nie dobiera się 52 53 wentylatorów wyłącznie na podstawie średnicy przyłącza! To klasyczny błąd – szczególnie często popełniany w domach jednorodzinnych i budownictwie mieszkaniowym. Aby zapewnić użytkownikom jak najlepszy komfort, trzeba zwrócić uwagę na jeszcze jeden ważny parametr pracy wentylatora – poziom hałasu. W wypadku dobrego wentylatora o średnicy Ø100 emitowany hałas powinien mieścić się w zakresie 26÷31 dB(A). Jeżeli zależy nam na jeszcze cichszym urządzeniu, należy zastanowić się nad użyciem wentylatora kanałowego HAVACO ICM Silent, który przy średnicy Ø100 generuje hałas na poziomie zaledwie 22÷25 dB(A). Dla przeprowadzenia konserwacji i serwisu istotna jest możliwość demontażu wirnika wraz z silnikiem bez konieczności ingerencji w system wentylacyjny. Umożliwia to szybszy i łatwiejszy dostęp do wirnika wraz z silnikiem. Wentylatory HAVACO ICM/ICM Silent mają silnik dwubiegowy zasilany prądem jednofazowym 230 V, 50 Hz. Urządzenia są przystosowane do regulacji napięciowej oraz wyposażone w trwałe łożyska kulkowe. Mają również termiczne zabezpieczenie uzwojenia przed przeciążeniem. Obudowa wentylatorów została wykonana z polipropylenu, natomiast wirniki z tworzywa sztucznego ABS. Specjalne złącza ułatwiają montaż i demontaż urządzeń oraz ich konserwację. Urządzenia można instalować zarówno w pozycji poziomej, jak i pionowej.

Podsumowanie

To, jakie materiały zostaną użyte do wykonania instalacji, wpłynie na jej działanie w kolejnych latach. Wybór najtańszych produktów, w dodatku wątpliwej jakości, to zysk pozorny. Wystarczy, że będą konieczne poprawki, np. usuwanie nieszczelności i pojawią się niezaplanowane dodatkowe koszty. Produkty dobrej jakości, takie jak kanały okrągłe typu SPIRO od HAVACO, kształtki VENTO by HAVACO czy wentylatory typoszeregu ICM HAVACO gwarantują zadowolenie klientów i spokój na lata.

Ventia Sp. z o.o. www.ventia.pl
