Aktualizacja GstarGeoCad

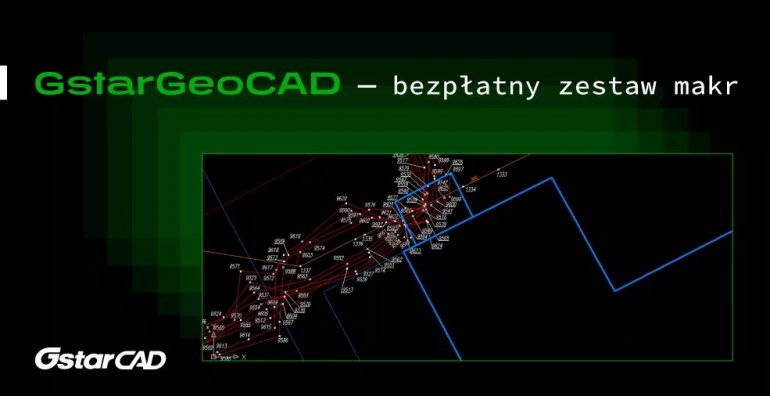

Miło nam poinformować o pojawieniu się aktualizacji do nakładki GstarGeoCad, czyli bezpłatnego zestawu makr dedykowanego dla geodetów. Aktualizacja wprowadza nowe funkcje, które dodatkowo wspomogą pracę użytkowników programu GstarCAD.

Nowości w GstarGeoCad

– Dodano import punktów z możliwością wstawiania własnych bloków. Bloki mają nazwy own 1, own 2 lub own 3. Przykłady znajdują się w folderze nakładki GstarGeoCAD: own 1.dwg, own 2.dwg own 3.dwg.

– Teraz odpowiedni blok można wybrać z rozwijanej listy.

Pliki: Own1.dwg, Own 2.dwg, Own 3.dwg użytkownik może zmienić według własnego uznania.

Blok „Own 3” jest specjalny, gdyż wyświetla współrzędne punktu wstawienia. W tym celu należy zastosować atrybut Position.
Użytkownik może również samodzielnie modyfikować ten blok.

W aktualizacji zmieniono blok w pliku Own 1.dwg. Dodano dwa atrybuty „ATT1”, „ATT2”
Użytkownik może dowolnie zmieniać ten blok zgodnie z własnymi preferencjami.
– Dodaj lub usuń geometrię
– Dodaj lub usuń atrybuty (atrybuty muszą zaczynać się od „ATT”, a następnie liczby)

Tym atrybutom odpowiednio przy imporcie poleceniem: IMPP zostaną przypisane wartości z pliku, począwszy od piątej kolumny.
Przykładowy plik: test_impp_own1.txt
