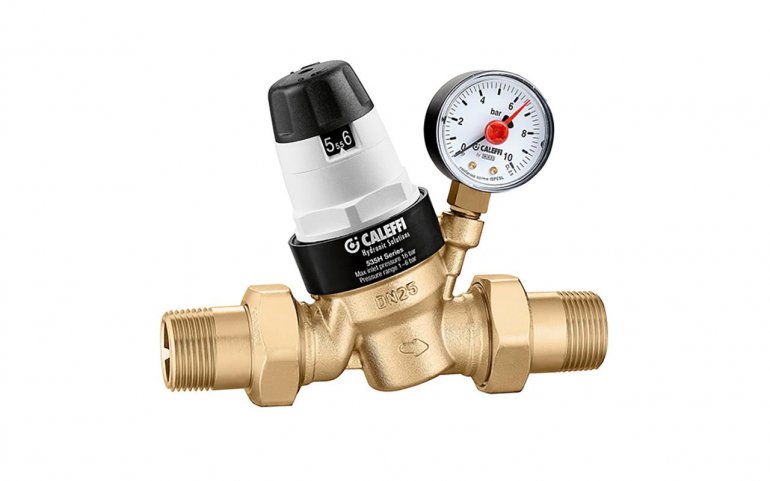

Regulatro ciśnienia 5350..H od Caleffi
fot. Caleffi
Kontrolowanie ciśnienia wody dostarczanej przez sieć jest niezbędne dla zagwarantowania działania domowych systemów dystrybucji wody.
Regulatory ciśnienia są urządzeniami, które zainstalowane w instalacji wodnej pozwalają na redukcję oraz ustabilizowanie ciśnienia wody pochodzącej z sieci wodociągowej. Ciśnienie w sieci wodociągowej w większości przypadków jest zbyt wysokie i ulega częstym wahaniom, co może spowodować nieprawidłową pracę wewnętrznej instalacji.
W celu optymalnej regulacji i stabilizacji stosuje się automatyczne zawory redukcyjne, które regulują ciśnienie wylotowe do z góry określonych optymalnych wartości i utrzymują stabilność pomimo zmian warunków na wlocie.
Zasada działania regukaora ciśnienia opiera się na równoważeniu się dwóch przeciwdziałajacych sobie sił:
1- nacisku sprężyny powodującej otwarcie grzybka zaworu
2- nacisku membrany powodującej zamknięcie grzybka zaworu
Praca zaworu w czasie przepływu
W przypadku otwarcia punktu czerpalnego w instalacji siła nacisku sprężyny przeważa nad przeciwstawną siłą nacisku membrany, grzybek zaworu przesuwa się ku dołowi, pozwalając na przepływ wody.Im wyższe jest zapotrzebowanie wody tym mniejsze jest ciśnienie działające na membranę od dołu co pozwala na większy przepływ wody przez urządzenie.
Praca zaworu bez przepływu
W przypadku zamknięcia punktów czerpalnych w instalacji, ciśnienie wyjściowe rośnie i wypycha membranę ku górze. Grzybek zaworu jest zamknięty uniemożliwiając przepływ przez urządzenie jednocześnie utrzymując ciśnienie na poziomie zgodnym z nastawą. Minimalna różnica na korzyść siły wytwarzanej przez membranę w odniesiuniu do siły wytwarzanej przez sprężynę powoduję zamknięcie zaworu.
Zawory regulacyjne Caleffi 5350..H są specjalnie zaprojektowane do realizacji tego delikatnego zadania, gwarantując jednocześnie wysokie standardy w zakresie precyzji i wydajności.
Regulatory ciśnienia firmy Caleffi wyposażone są w odciążone gniazdo. Oznacza to że wartość nastawionego ciśnienia wyjściowego pozostaje stała niezależnie od wahań ciśnienia zasilania. Siła działająca na górną część tłoka jest równoważona przez siłę działającą na jego dolną część ponieważ elementy mają taką samą powierzchnię.
Część regulatora pracująca od strony zasilania jest tak skonstruowana, aby mogła pracować przy wysokim ciśnieniu wlotowym. Dzięki zastosowaniu elementów z PTFE zawór może pracować w sposób ciągły przy ciśnieniu wlotowym na poziomie 16 bar.
Specjalnie wyprofilowana membrana zapewnia dokładną regulację ciśnienia. Konstrukcja membrany zapewnia długą niezawodną pracę zaworu ponieważ jest ona odporna na gwałtowne skoki ciśnienia i zużycie.
To wszytsko sprawia, że zawory regulacyjne 5350..H są produktem o wysokiej wydajności, oferującym precyzyjną regulację i cichą pracę.
