R586P-1 Uniwersalna grupa pompowa, moduł strefowy Pro Comfort | Giacomini
Produkty
17 kwi 2019

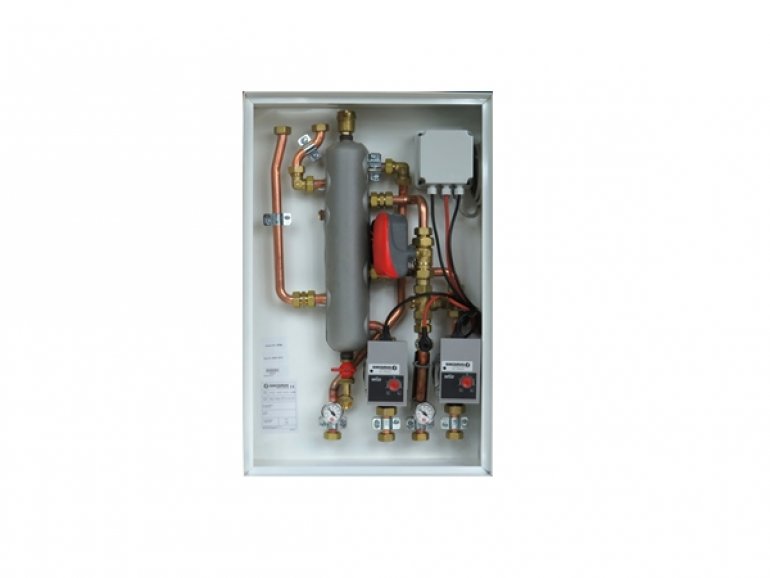

fot. Giacomini
Moduł obsługi stref systemów centralnego ogrzewania PRO COMFORT do zintegrowania i zarządzania strefami ogrzewania niskotemperaturowego (podłogowego) oraz wysokotemperaturowego (grzejnikowego)
Moduł R586P-1 Giacomini wyposażony jest w
- izolowane sprzęgło hydrauliczne, do odseparowania obiegów pierwotnego i wtórnego, wyposażone w zawór spustowy, odpowietrznik automatyczny i przyłącze gwintowane pod manometr (strumień przepływu po stronie pierwotnej 1÷3 m3/h.)
- modulowane elektroniczne pompy zgodne z dyrektywą ErP (2009/125/EC)
- termostatyczny zawór mieszający z głowicą i kapilarą(zakres nastawy temperatury: 20 ÷ 70 °C) lub mieszacz pod napęd elektryczny
- pełnoprzepływowy zawór równoważący umożliwiający wykorzystanie wszystkich możliwości pompy modulowanej (obieg bez miejscowych przewężeń przepływu czy oporów sprężyny tradycyjnych zaworów mieszających, pompa pracuje cicho pełną wydajnością !). Dodatkowo zawór równoważący umożliwia ustawienie stałej ΔT
- kompletną puszkę elektryczną z przekaźnikami i listwą zaciskową do połączeń elektrycznych
- termostat bezpieczeństwa STB strefy niskiej temperatury
- termometry na wyjściu stref
- kompletną szafkę z drzwiczkami malowaną proszkowo
- wymiary szafki (szer. x wys. x gł.): 440 x 680 x 145 cm.
Zasilanie 230V.
Maksymalna temperatura pracy 90 °C.
Maksymalne ciśnienie robocze 6 bar.
Aby szybko nagrzać podłogę należy zwiększyć Delta T regulując by-pasem nr 7, fabrycznie jest on ustawiony w połowie.
Na schemacie połączeń elektrycznych styki termostatu nr 1 są do niskiego parametru, styki termostatu nr 2 są do wysokiego parametru.
