Okiem praktyka 11 wrz 2018
Testo
Jak prawidłowo przeprowadzić pomiar kamerą termowizyjną | 5 zasad | Testo

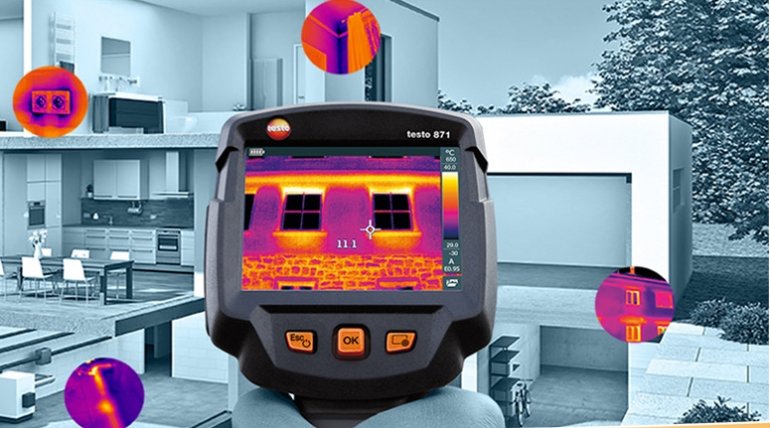

fot. Testo

Przedstawiamy 5 prostych zasad.

Optymalne warunki otoczenia

  • stabilne warunki pogodowe
  • brak bezpośredniego nasłonecznienia i brak opadów
  • sucha powierzchnia badanego obiektu pomiarowego
  • brak wiatru/przeciągów
  • różnica temperatur między wnętrzem i na zewnątrz budynku ..15°C

Przygotowanie do pomiaru

  • wprowadź prawidłową wartość emisyjności badanego obiektu, na jej wartość ma wpływ skład, kolor i struktura materiału, którym pokryta jest mierzona powierzchnia
  • wprowadź poprawną wartość RTC (temperaturę od-bitego promieniowania podczerwonego) - po usunięciu wszystkich źródeł zakłóceń, RTC = temp. otoczenia

Pomiar

  • uwzględnij lub usuń wszystkie źródła zakłóceń
  • zachowaj możliwie najmniejszą odległość pomiarową
  • punkt pomiarowy nie powinien być większy niż badany obiekt
  • używaj właściwego obiektywu
  • statyw zapewni precyzyjne pomiary
  • wbudowany aparat cyfrowy daje wiarygodną analizę

Analiza zdjęć termowizyjnych

  • wybierz i wyskaluj odpowiednie zdjęcia uwidaczniając wykryte anomalie
  • zaznacz punkty charakterystyczne, histogram, linie profilu, cold/hot spot, określ limity i izotermy
  • pamiętaj o emisyjność/RTC dla punktu, powierzchni
  • dla lepszej wizualizacji anomalii temperaturowej połącz zdjęcie termowizyjne z rzeczywistym

Raport z pomiarów

  • minimalizuj ilość zdjęć w raporcie
  • dobierz format raportu do specyfiki pomiarów
  • w raporcie koniecznie uwzględnij: min/max tempera-turę 24 h przed pomiarem, temperaturę i wilgotność wewnątrz budynku, nasłonecznienie, prędkość i kierunek wiatru, opady, dane techniczne kamery
  • raport zakończ wnioskami
  • zapisz raport z możliwością późniejszej edycji
