Nowy miernik instalacji fotowoltaicznych Sonel MPI-540-PV

Z dniem 9 października 2020 roku firma Sonel S.A. zaprezentowała nowy, wielofunkcyjny miernik parametrów instalacji elektrycznych i fotowoltaicznych. Miernik Sonel MPI-540-PV łączy w sobie profesjonalne możliwości pomiarowe kilku urządzeń, zapewniając przy tym dobrą dokładność.

Najważniejsze cechy

Przyrządem Sonel MPI-540-PV można wykonać pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446:
  • Ciągłość połączeń ochronnych
  • Rezystancja uziemienia
  • Rezystancja izolacji po stronie DC
  • Napięcie otwartego obwodu UOC
  • Prąd zwarcia ISC
  • Prądy pracy i moce po stronie DC i AC
  • Sprawność inwertera
Miernik Sonel MPI-540-PV może rejestrować parametry jakości energii elektrycznej 50/60 Hz w klasie S normy EN 61000-4-30:
  • Napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V
  • Prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych)
  • Częstotliwość w zakresie 40 Hz – 70 Hz
  • Moc czynna (P), bierna (Q), pozorna (S)
  • Współczynnik mocy (PF), cosφ
  • Harmoniczne (do 40-tej w napięciu i prądzie)
  • Współczynnik zniekształceń harmonicznych THD dla prądu i napięcia
Przyrządem MPI-540-PV można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:
  • Impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD)
  • Parametry wyłączników RCD
  • Rezystancja izolacji
  • Rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu)
  • Ciągłość połączeń ochronnych i wyrównawczych
  • Natężenie oświetlenia
  • Test kolejności faz
  • Test kierunku obrotów silnika

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

  • Badanie wyłączników różnicowoprądowych w trybie Auto
  • Autotesty – czyli dowolnie konfigurowalne sekwencje pomiarowe
  • Wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych

Fotowoltaika pod nadzorem

Sonel MPI-540-PV to niezwykle uniwersalny miernik, przeznaczony w szczególności do testów instalacji fotowoltaicznych. Przyrządem wykonamy komplet badań po stronie DC i AC – zgodnie z wytycznymi normy PN-EN 62446. Mierząc parametry związane z instalacją fotowoltaiczną, przyrząd automatycznie przeliczy je do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Zapis wyników w pamięci miernika umożliwi wykonanie raportu z przeprowadzonych badań w programie Sonel Pomiary Elektryczne.

Kompleksowa analiza parametrów sieci

Wbudowany rejestrator trójfazowy pozwala na obserwację bieżącego stanu sieci i rejestrację jej parametrów, takich jak napięcie, prąd, moce, harmoniczne, THD. Miernik umożliwia odczyt wybranych wielkości oraz wywołanie na ekranie ich prezentacji graficznej w czasie rzeczywistym. Parametry mierzone są niezależnie od rejestracji zapisywanej na kartę pamięci. Przyrząd potrafi zaprezentować:

  • Wykresy przebiegów napięcia i prądu (oscyloskop)
  • Wykresy napięcia i prądu w czasie
  • Wykres wskazowy
  • Pomiary wielu parametrów w formie tabelarycznej
  • Wykres harmonicznych w prądzie i napięciu

Komunikacja i oprogramowanie

Atutem urządzenia jest mnogość interfejsów komunikacyjnych oraz współpraca z oprogramowaniem zewnętrznym. Poprzez port USB, wyjmowaną kartę pamięci SD lub za pomocą komunikacji bezprzewodowej (Bluetooth*, Wi-Fi) można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader. Do odczytu i analizy danych z rejestratora służy specjalistyczny program Sonel Analiza.

Podwyższona odporność na warunki środowiskowe


Mierniki Sonel MPI-540 i MPI-540-PV świetnie poradzą sobie w trudnych warunkach środowiskowych. Ich obudowa została zaprojektowana tak, aby zapewnić łatwy dostęp do ekranu dotykowego oraz wszystkich gniazd pomiarowych i komunikacyjnych. Odsuwana pokrywa chroni wyświetlacz przed uszkodzeniami mechanicznymi. Dzięki stopniowi ochrony IP51 przyrząd można użytkować w trudnych warunkach – niestraszny mu jest kurz ani rozpryski wody.
* Funkcja będzie dostępna po aktualizacji oprogramowania (bez dodatkowych opłat).

Wbudowany system pomocy


W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

Łatwość odczytu

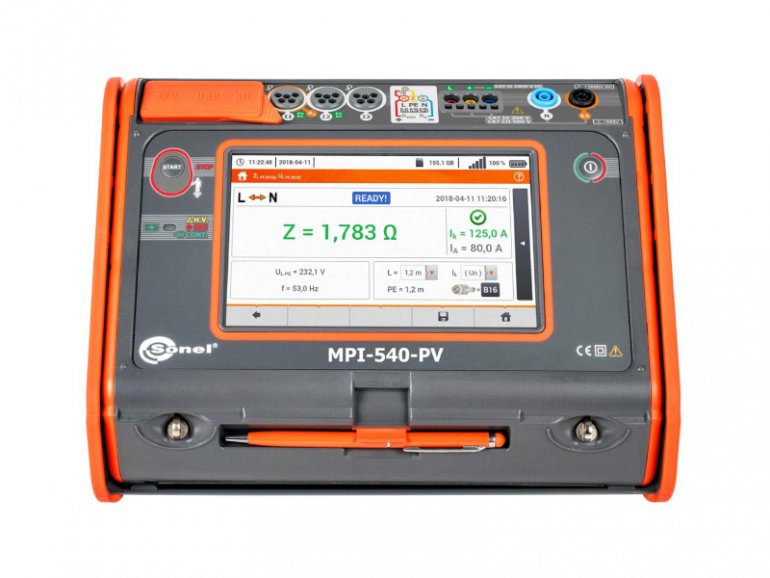

Urządzenie wyposażone jest w kolorowy, dotykowy ekran LCD o przekątnej 7” i rozdzielczości 800x480 pikseli. Gwarantuje to wygodę w obsłudze oraz łatwy odczyt parametrów i przebiegów czasowych. Duży ekran oznacza większą ilość informacji dostępnych podczas użytkowania miernika. Interfejs jest czytelny w każdych warunkach – również dzięki odpowiedniej wielkości wyświetlanych symboli. Dołączony rysik pozwala na pracę również w rękawicach
