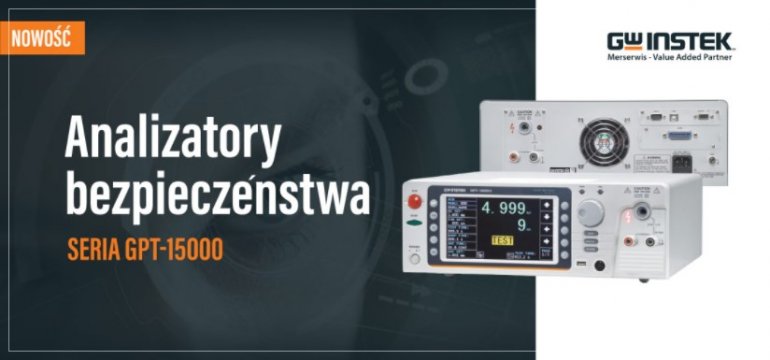

Nowy analizator bezpieczeństwa elektrycznego urządzeń GW Instek GPT-15000

GW Instek wprowadza na rynek nowy flagowy model (moc wyjściowa 500VA) analizatora bezpieczeństwa - serię GPT-15000, który jest analizatorem bezpieczeństwa spełniającym wymagania normy IEC 61010-2-034 (Wymagania bezpieczeństwa dotyczące elektrycznych urządzeń pomiarowych, kontrolnych i urządzeń laboratoryjnych - szczególne wymagania dotyczące urządzeń pomiarowych w zakresie rezystancji izolacji oraz urządzeń testujących wytrzymałość elektryczną). Analizatory bezpieczeństwa serii GPT-15000 są rozwinięciem analizatorów serii GPT-12000.

Dostępne modele

Na serię analizatorów bezpieczeństwa GPT-15000 składają się cztery modele, które posiadają wymienione w tabeli funkcje:

  Wytrzymałość
napięciowa AC (ACW)
Wytrzymałość
napięciowa DC (DCW)
Rezystancja
izolacji (IR)
Wytrzymałość prądowa
przewodu uziemienia (GB)
Ciągłość
uziemienia (GC)
GPT-15001
GPT-15002
GPT-15003
GPT-15004



Dane techniczne


Cała seria zapewnia moc wyjściową 500VA i wykorzystuje wysokowydajny wzmacniacz PWM, aby skutecznie wykluczyć wpływ wahań lub zniekształceń napięcia wejściowego i aby zagwarantować stabilne wysokie napięcie wyjściowe podczas przeprowadzania testu wytrzymałości napięciem AC. Dzięki temu spełnione zostają wymogi bezpieczeństwa, takie jak IEC, EN, UL, CSA, GB, JIS, które są konieczne podczas badania różnych produktów elektronicznych i elektrycznych.

W celu zwiększenia bezpieczeństwa użytkownika, oraz spełnienia wymagań normy IEC 61010-2-034, seria GW Instek GPT-15000 zapewnia podwójną konstrukcję izolacji dla zasilania wejściowego i napięcia wyjściowego. Dodatkowo nieco schowany włącznik (przycisk START) oraz różne (opcjonalne) mechanizmy rozpoczęcia testów (np. naciśnięcie i przytrzymanie przycisku przez 1 sekundę aby uruchomić test, uruchomienie poprzez wciśnięcie dwóch przycisków jednocześnie itp.) są zaimplementowane w serii GPT-15000. Ma to na celu uniknięcie ryzyka przypadkowego dotknięcia elementów pod wysokim napięciem/dużym natężeniem prądu, które grozi uszkodzeniem lub zniszczeniem przyrządu, a także stanowi niebezpieczeństwo dla użytkownika. Analizatory GPT-15000 zostały wyposażone w diody LED o wysokim natężeniu światła (migające lub świecące światem ciągłym) oraz wskaźnik dźwiękowy o dużej głośności. Dzięki temu urządzenie ostrzega użytkownika o stanie trwających testów lub wyników uzyskanych podczas testowania analizatorem innych urządzeń. Ponadto, testowane urządzenie zostanie automatycznie rozładowane do bezpiecznego napięcia (około 30V) po każdym teście, aby zapobiec ryzyku uszczerbku na zdrowiu użytkownika spowodowanym przez duże szczątkowe napięcie testowe.

Seria GPT-15000 została wyposażona w 7-calowy kolorowy wyświetlacz TFT LCD. Podobnie jak pozostała rodzina produktów GPT, Seria 15000 jest łatwą w obsłudze konstrukcją, która pozwala użytkownikom na szybkie przeprowadzanie badań i przejrzystą obserwację ich wyników. Główne funkcje testowe obejmują test wytrzymałości na napięcie przemienne (AC 5kV/100mA), test wytrzymałości na napięcie stałe (DC 6kV/20mA), test rezystancji izolacji (DC 50V~1200V/50GΩ max.), test wytrzymałości prądowej przewodu uziemiającego (AC 32A/650mΩ max.) oraz test ciągłości uziemienia (DC 100mA stałe/70Ω max.). Seria zapewnia również doskonałą rozdzielczość regulacji mocy wyjściowej, rozdzielczość pomiaru (wytrzymałość AC: 1μA; wytrzymałość DC: 0,1 μA; rezystancja izolacji: 0,1 MΩ; wytrzymałość prądowa przewodu uziemiającego: 0,1 MΩ; test ciągłości: 0,01 Ω), regulowane ustawienia czasu narastania i opadania napięcia oraz ustawienia oceny górnej / dolnej granicy, a także możliwość testowania obciążeń o dużej pojemności (do 47μF), takich jak np. tłumik udarów. W przypadku rezystancji izolacji, GW Instek GPT-15000 zapewnia wstępny prąd ładujący 10mA (stały), aby najpierw szybko całkowicie naładować obciążenie pojemnościowe testowanego urządzenia, a następnie przeprowadzić test i pomiar. Dzięki temu unika się błędnej oceny zmiennego prądu rozruchowego. Wszystkie powyższe cechy serii umożliwiają dokładniejsze wykonanie wymaganych testów, dzięki czemu użytkownicy mogą uzyskać poprawne wyniki testów i pomiarów.

GPT-15000 obsługuje czytnik kodów kreskowych. Użytkownicy mogą zarządzać warunkami testowymi każdego urządzenia poprzez użycie i ustawienie maszyny do kodów kreskowych, co jest szczególnie przydatne dla liniach produkcyjnych, gdzie wykorzystuje się wiele różnych urządzeń. Skanując kod kreskowy urządzenia, GPT-15000 może automatycznie pokazać odpowiednie warunki testowe, co pozwala uniknąć stosowania niewłaściwych warunków i powodowania uszkodzeń urządzenia.

Poniżej przedstawiono różnice między różnymi seriami GPT. Pełne specyfikacje dostępne są na stronie produktu.

Porównanie GPT-15004 vs GPT-9904

Wytrzymałość napięciowa AC (ACW)
Rozdzielczość napięcia
wyjściowego
  1V 2V
Sygnał opadający (Czas
opadania)
  0.0s~999.9s X
Zegar (Czas testu)   OFF, 0.3s~999.9s OFF*, 0.5s~999.9s
Czas oczekiwania   0.0s~999.9s X
Wytrzymałość napięciowa DC (DCW)
Rozdzielczość napięcia
wyjściowego
  1V 2V
Rozdzielczość prądowa   0.1μA /1μA /10μA 0.001mA / 0.01mA/ 0.1mA
Sygnał opadający (Czas
opadania)
  0.0s~999.9s X
Zegar (Czas testu)   OFF, 0.3s~999.9s OFF*, 0.5s~999.9s
Czas oczekiwania   0.0s~999.9s 0.0s~999.9s
Rezystancja izolacji (IR)
Napięcie wyjściowe   50V~1200V dc 50V~1000V dc
Pomiar rezystancji
50V≦V≦100V 0.1MΩ~10.00GΩ 0.1MΩ~1MΩ:
±(5% wartości odczytanej + 3
cyfry)
X
1 MΩ~50MΩ:
±(5% wartości odczytanej + 1 cyfra)
0.001GΩ~0.050GΩ:
±(5% wartości odczytanej + 1 cyfra)
500V≦V≦1200V 0.1MΩ~50.00GΩ 0.1MΩ~1MΩ:
±(5% wartości odczytanej + 3
cyfry)
X
1 MΩ~500MΩ:
±(5% wartości odczytanej + 1 cyfra)
0.001GΩ~0.500GΩ:
±(5% wartości odczytanej + 1 cyfra)
501MΩ~9.999GΩ:
±(5% wartości odczytanej + 1 cyfra)
0.501GΩ~9.999GΩ:
±(5% wartości odczytanej + 1 cyfra)
10GΩ~50GΩ:
±(20% wartości odczytanej + 1 cyfra)
10.00GΩ~50.00GΩ:
±(20% wartości odczytanej + 1 cyfra)
Napięcie zwarciowe 10mA max. X
Impedancja wyjściowa 2kΩ 600kΩ
Sygnał opadający (Czas opadania) 0.0s~999.9s X
Zegar (Czas testu) 0.3s~999.9s 0.5s~999.9s
Czas oczekiwania 0.0s~999.9s X
GND ON/OFF OFF
Tryb IR Available X
Wytrzymałość prądowa przewodu uziemiającego (GB)
Zakres pomiarowy omomierza   1mΩ~ 650mΩ 10mΩ~ 650mΩ
Zegar (Czas testu)   0.3s~999.9s 0.5s~999.9s
GND   ON/OFF OFF
Ciągłość uziemienia (GC)
Prąd wyjściowy   100mA dc (stały) X
Zakres pomiarowy omomierza   0.10Ω~ 70.00Ω X
Rozdzielczość pomiarowa omomierza   0.01Ω X
Dokładność pomiarowa omomierza   ±(10% wartości odczytanej + 2 Ω) X
Pamięć
Pamięć testów automatycznych   AUTO:100 bloków, ręczny na
auto:10;
Pozwala na ustawienie AUTO
w numerze sekwencji
AUTO:100 bloków, ręczny na
auto:16
Funkcje specjalne
Statystyka    W standardzie X
Zdefiniowany przez użytkownika sygnał I/O    W standardzie X
Zapis do pamięci wewnętrznej   Dostępny X
Zapis na pamięć USB   Dostępny X
Import/Eksport ustawień   Dostępny X
Skaner kodów kreskowych   Dostępny X
Interfejsy
Front USB host W standardzie X
Tył SCAN Terminal X W standardzie (dla opcjonalnego GSB-01/02)
LAN Opcjonalny X
Ogólne
Wyświetlacz   7” kolorowy LCD 240 x 64 niebieski matrycowy LCD
Zasilanie i pobór mocy   AC 100V~240V ± 10%, 50Hz/60Hz;
Max. 1000VA
AC 100V/120V/230V/240V ± 10%,
50Hz/60Hz; Max. 1000VA
Wymiary i ciężar 01/02/03

04
380(S) x 148(W) x 492(G) mm;
około 17kg
380(S) x 148(W) x 546(G) mm;
około 21kg
330(S) x 148(W) x 482(G) mm;
około 23kg
330(S) x 148(W) x 587(G) mm;
około 27kg


Porównanie GPT-15000 vs GPT-12000

Wytrzymałość napięciowa AC (ACW)
Zakres napięcia wyjściowego  0.050kV~5.000kV 0.050kV~5.000kV
Maksymalne obciążenie znamionowe  500 VA (5kV/100mA) 200 VA (5kV/40mA)
Wytrzymałość napięciowa DC (DCW)
Zakres napięcia wyjściowego  0.050kV~6.000kV 0.050kV~6.000kV
Maksymalne obciążenie znamionowe  100W (5kV/20mA) 50W (5kV/10mA)
Rezystancja izolacji (IR)
Napięcie wyjściowe  50V~1200V dc 50V~1200V dc
Pomiar rezystancji  0.1MΩ~50GΩ 0.1MΩ~50GΩ
Wytrzymałość prądowa przewodu uziemiającego (GB)
Prąd wyjściowy  03.00A~32.00A ac 03.00A~32.00A ac
Zakres pomiarowy omomierza  1mΩ~ 650mΩ 1mΩ~ 650mΩ
Ciągłość uziemienia (GC)
Prąd wyjściowy  100mA dc (stały) 100mA dc (stały)
Zakres pomiarowy omomierza  0.10Ω~ 70.00Ω 0.10Ω~ 70.00Ω
Funkcje specjalne
Funkcja przemiatania  W standardzie W standardzie
Statystyka  W standardzie W standardzie
Zdefiniowany przezużytkownika sygnał I/O  W standardzie W standardzie
Zapis do pamięci USB  Dostępny Dostępny
Zapis do pamięci wewnętrznej  Dostępny Po aktualizacji firmware’u (V1.06)
Import/Eksport ustawień  Dostępny Po aktualizacji firmware’u (V1.06)
Funkcja skanera kodów kreskowych  Dostępny Po aktualizacji firmware’u (V1.06)
Interfejsy
Front  REMOTE W standardzie W standardzie
USB host W standardzie W standardzie
Tył      Rear Output W standardzie W standardzie
RS-232C W standardzie W standardzie
USB device W standardzie W standardzie
Signal I/O W standardzie W standardzie
GPIB Opcjonalny Opcjonalny
LAN Opcjonalny Opcjonalny
Ogólne
Wyświetlacz 7” kolorowy LCD 7” kolorowy LCD
Zasilanie i pobór mocy AC 100V~240V ± 10%,
50Hz/60Hz; Max. 1000VA
AC 100V~240V ± 10%,
50Hz/60Hz; Max. 400VA
Wymiary i ciężar
01/02/03

04 380
380(S) x 148(W) x 492(G) mm;
Około 17kg
380(S) x 148(W) x 546(G) mm;
Około 21kg
380(S) x 148(W) x 436(G) mm;
Około 11kg
380(S) x 148(W) x 454(G) mm;
Około 15kg
