Co wyróżnia „szyte na miarę” centrale wentylacyjne VERSO Professional Komfovent

Centrale wentylacyjne Komfovent VERSO Professional to urządzenia o wydajnościach od 1000 do 40000 m3/h przeznaczone dla większych obiektów komercyjnych. Każda centrala VERSO PRO jest od początku projektowana i wykonywana pod indywidualne wymagania każdego Klienta. Intuicyjny, certyfikowany przez EUROVENT program doboru VERSO pomaga projektantom systemów wentylacyjnych dobrać centrale wentylacyjne dostosowane nawet do najbardziej specyficznych wymagań Klienta .

Centrala wentylacyjna VERSO PRO Komfovent





Zapytaj eksperta o VERSO PRO >



VERSO PRO – centrala "szyta na miarę" Twoich potrzeb i oczekiwań
Centrale wentylacyjne VERSO PRO projektowane są i następnie produkowane pod indywidualne zamówienie Klienta. Silniki, nagrzewnice, chłodnice oraz inne elementy dobierane są indywidualnie pod nawet najbardziej specyficzne potrzeby Klienta. Na życzenie centrala może zostać pomalowana na dowolny kolor z palety RAL.


VERSO PRO – najwyższy standard jakości
Najwyżasza jakość nawet najdrobniejszych elementów jest kluczowa, dlatego też proces podwójnej kontroli jakości jest wyjątkowo restrykcyjny i przebiega na każdym etapie produkcji. Dbałość o najmniejsze szczegóły takie jak: uszczelki, gumy czy stabilne zawiasy zapewniają wyjątkową szczelność i trwałość urządzeń.

Poznaj centrale wentylacyjne Komfovent
  • Domekt HvacEXPO komfovent
  • VERSO HvacEXPO komfovent VERSO
  • KLASIK HvacEXPO komfovent KLASIK
  • RHP HvacEXPO komfovent RHP


VERSO PRO – prosty montaż, łatwa obsługa serwisowa
Zwarta i kompaktowa budowa centrali wpływa na bezpieczny transport oraz prosty i szybki montaż urządzenia na miejscu.  Przemyślany podział modułów centrali wentylacyjnej ułatwia transport na budowie np. przenoszenie elementów przez standardowe drzwi. Ścianki wykonane z ocynkowanej stali , wypełnione wełną mineralną o grubości 50 mm zapewniającą wysoką izolację cieplną, akustyczną i odporność przeciwogniową. Elementy dodatkowe umożliwiają montaż centrali na zewnątrz. Bardzo łatwy dostęp do kluczowych komponentów: filtrów, wentylatorów, wymienników nagrzewnic oraz chłodnic umożliwia szybą wymianę podczas serwisowania.



 Komponenty VERSO PRO



Obrotowy wymienik ciepła

Współczynnik efektywności temperaturowej – około 85%.

Możliwy wybór trzech gęstości wymiennika: 1,4 mm; 1,5 mm, 1,7 mm.


Rodzaje obrotowych wymienników ciepła:
• Kondensacyjny (aluminiowy)
• Higroskopijny (aluminiowy i zeolitowy)
• Sorpcyjny (aluminiowy z powłoką zeolitową)
• Z powłoką epoksydową w technologii „Blygold”



Lamele wymiennika wykonano ze stopu aluminium odpornego na wodę morską. Prędkość rotacji obrotowego wymiennika ciepła jest regulowana przetwornicą częstotliwości, uwzględniając temperaturę powietrza. Można zamówić wymiennik z zainstalowanym mechanizmem samoczyszczenia.

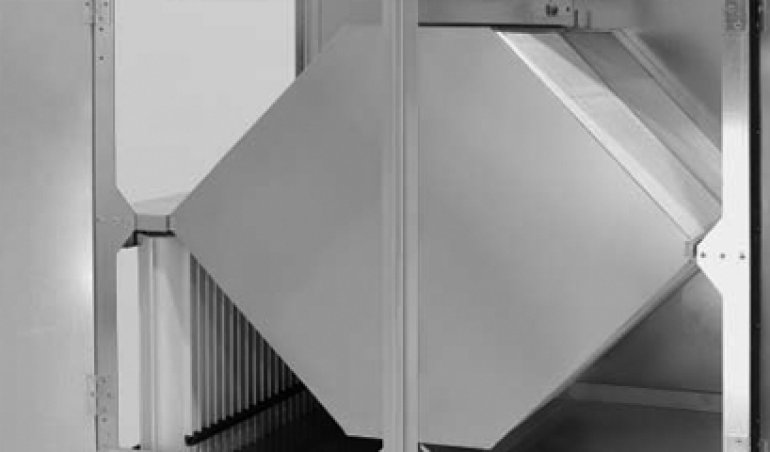

Przeciwprądowy wymmienik ciepła
Używany w centralach typu Verso CF. Sprawność temperaturowa – w warunkach wilgotnych do 92%, w warunkach suchych do 88%. Płytowy (przeciwprądowy) wymiennik ciepła wyposażono w automatyczny by-pass. Lamele wymiennika wykonano ze stopu aluminium odpornego na wodę morską.

Krzyżowy wymiennik ciepła
Używany w centralach typu Verso P. Sprawność temperaturowa – w warunkach wilgotnych do 75%, w warunkach suchych do 73%. W centralach zastosowano płytowy (krzyżowy) aluminiowy wymiennik ciepła. Lamele wymiennika wykonano ze stopu aluminium odpornego na wodę morską.



Odzysk ciepła

Centrale VERSO zapewniają zróżnicowaną sprawność odzysku poprzez jeden z czterech typów wymienników ciepła. Najwyższą efektywność zapewnia wymiennik obrotowy, którego sprawność temperaturowa sięga 85%, jednocześnie minimalizując ryzyko przemarzania wymiennika. Wysoką efektywność gwarantuje również wymiennik przeciwprądowy i podwójny krzyżowy, których sprawność może sięgać odpowiednio do 89% i do 97%, jednakże są one wrażliwe na niskie temperatury zewnętrzne. Ofertę uzupełnia standardowy wymiennik krzyżowy ze sprawnością do 73%. Do wykonania wymienników wykorzystano aluminium.

Zabezpieczenia przeciw zamrożeniowe

W przypadku, gdy temperatura zewnętrzna jest niska, a wilgotność względna wysoka istnieje ryzyko przemarzania wymiennika ciepła. W zależności od rodzaju odzysku ciepła zastosowano różne rodzaje zabezpieczenia przeciw zamrożeniowego: obejście przepływu strumienia zimnego powietrza (bypass) oraz/lub zmniejszenie prędkości obrotowej wentylatora nawiewnego. W przypadku występowania wyjątkowo niskich temperatur zewnętrznych zaleca się stosowanie wstępnej nagrzewnicy elektrycznej. Szczególnie narażony na przemarzanie jest wymiennik przeciwprądowy, przy którym zjawisko to może występować już przy temperaturach od -3°C do -5°C i niższych. Standardowy wymiennik krzyżowy wykonany z aluminium ma lepsze właściwości, gdyż ryzyko przemarzania występuje dopiero przy -10°C. Najniższym ryzykiem i najwyższą odpornością na niskie temperatury zewnętrzne charakteryzuje się konkurencyjny na rynku wymiennik obrotowy, który nie przemarza nawet przy temperaturach sięgających -30°C, gdy zachowana jest odpowiednia
wilgotność względna.

Wentylatory

W urządzeniach serii VERSO montowane są wentylatory typu Plug, dlatego urządzenia pracują cicho, efektywnie zużywają energię elektryczną. Wentylatory są wyważone statycznie i dynamicznie, według standardu ISO 1940, dlatego wibracja urządzeń jest minimalna i odpowiada wszystkim odpowiednim normom.

Wentylatory charakteryzują się:
• Szczególnie wysokim współczynnikiem sprawności.
• Wydajność pracy regulowana przetwornicą częstotliwości, lub płynna regulacja poprzez silniki EC.
• Dobrymi charakterystykami akustycznymi.
• Trwałością: wentylator bezpośrednio połączony z elektrycznym silnikiem, dlatego nie są potrzebne łożyska dla wirnika, które się zużywają. Nie ma pasów napędowych, dzięki czemu upraszcza się obsługa eksploatacyjna.
• Możliwość podłączenia urządzenia do mierzenia strumienia powietrza.

Do wyboru są dwa rodzaje wentylatorów – wentylatory z synchronicznymi silnikami trójfazowymi, z magnesem stałym (PM) (AC, 400 V, 50Hz), regulowany przetwornicami częstotliwości, lub elektronicznie komutowane (EC) ze zintegrowanym elektronicznym systemem 100% regulacji wydajności. Klasa bezpieczeństwa IP55 według IEC 34-5. Klasa nawijanej izolacji – F. Maksymalna temperatura pracy do 40°C. Wentylatory wykonane są z aluminium bądź z wysokiej jakości materiałów kompozytowych. Nowoczesne wykonanie wirnika może osiągnąć do 79% sprawności statycznej. Wirnik aluminiowy i kompozytowy jest lżejszy, co redukuje wpływ wibracji na łożyska silnika.

Wentylatory typu PM oraz EC
W centralach typu VERSO Pro możliwy jest wybór wentylatorów typu PM oraz EC, które charakteryzują się wysoką wydajnością w każdym obszarze działania. Wysoką efektywność osiągnięto dzięki obniżeniu zużycia energii, zwiększeniu sprawności, a co za tym idzie uzyskaniu najlepszych współczynników SFP. Wentylatory typu PM odpowiadają klasie Ultra Premium IE5 i gwarantują wysoką wydajność w szerokim zakresie wydajności. Jednocześnie zapewniają niezawodną pracę, wysoką wytrzymałość oraz niskie koszty wynikające ze zużycia energii elektrycznej. Wentylatory charakteryzują się wyjątkowo cichą i płynną pracą, zapewniając tym samym wysoką wydajność, oszczędność energii oraz precyzję działania. Wentylatory typu EC odpowiadają klasie Ultra Premium IE5, posiadają zintegrowaną regulację wydajności dzięki czemu zapewniają wysoką wydajność, płynną pracę oraz niskie zużycie energii elektrycznej we wszystkich punktach pracy. Oba rodzaje wentylatorów charakteryzują się długą żywotnością oraz gwarantują najwyższą jakość pracy.

Nagrzewnice powietrza

Wodne nagrzewnice powietrza
Standardowo wykonane są z aluminiowych żeber i miedzianych rur. Mogą być wyposażone w łącznik do zainstalowania czujnika przeciw zamrożeniowego. Blok nagrzewnicy, który jest ocieplony wełną mineralną, jest montowany na zewnątrz urządzenia – w ten sposób moduł zajmuje mniej miejsca i łatwiej jest go zainstalować.
• Maksymalne robocze ciśnienie – 21 bar
• Maksymalna temperatura wody – +100°C.
(na specjalne zamówienie do +130°C).
• Temperatura podgrzewanego powietrza – do +40°C.

Elektryczne nagrzewnice powietrza
Elementy grzewcze wykorzystane do produkcji nagrzewnic wykonane są ze stali nierdzewnej. Przewidziano trójstopniową ochronę przed przegrzaniem.
Klasa bezpieczeństwa IP54 według IEC 34-5.
Temperatura podgrzewanego powietrza – do +40°C.
Uwaga: dokładne wymiary i inne dane elektrycznej nagrzewnicy powietrza znaleźć można w programie doborowym central wentylacyjnych VERSO. Nagrzewnica elektryczna posiada własne zasilanie.

Powłoka antykorozyjna Blygold
Rewolucyjna powłoka antykorozyjna Blygold PoluAL XT to wyjątkowe zabezpieczenie wymiennika ciepła przed powstawaniem korozji i utratą sprawności. Wymienniki pokryte powłoką Blygold PoluAL XT posiadają 5 letnią gwarancję przy założeniu, iż konserwacja wymiennika wykonywana będzie zgodnie z wytycznymi. Dzięki temu wydłuża się żywotność wymiennika, a użytkownik ma pewność, iż jego urządzenie pracuje w optymalny i energooszczędny sposób. Powłoka antykorozyjna Blygold PoluAl XT składa się z dwóch warstw – podkładu oraz wierzchniej warstwy z poliuretanu. Dopuszczalny zakres pracy wynosi od -20oC do 150oC. Wysoka jakość powłoki sprawia, że współczynnik przenikania ciepła nie zmienia się, spadek ciśnienia wzrasta natomiast nieznacznie. Powłokę Blygold® stosuje się do chłodnic wodnych, freonowych, wymienników glikolowych, nagrzewnic wodnych oraz rurek ciepła zarówno w branży przemysłowej, jak i komercyjnej, medycznej, przetwórczej, morskiej itp. Najczęstszym sposobem na przeciwdziałanie powstawaniu korozji jest zwiększanie grubości lamel wymiennika lub używanie materiałów o bardzo wysokiej jakości, jak na przykład miedź. Zastosowanie Blygold znacząco obniża wagę wymiennika, jednocześnie zabezpieczając go przed korozją.

Chłodnice powietrza

Wodne chłodnice powietrza
Standardowo używane są z aluminiowymi żebrami (odstępy lamel 2,5 lub 3 mm) i miedzianymi rurami. Blok chłodnicy, który jest ocieplony wełną mineralną, montowany jest na zewnątrz urządzenia – w ten sposób moduł zajmuje mniej miejsca i łatwiej jest go zainstalować. Maksymalne robocze ciśnienie – 21 barów. Blok chłodnicy powietrza jest wyposażony w element odprowadzenia skroplin i tacę ociekową ze stali nierdzewnej.

Chłodnice powietrza bezpośredniego odparowania
Standardowo używane są z aluminiowymi żebrami (odstępy lamel 2,5 lub 3 mm) i miedzianymi rurami. Blok chłodnicy, który jest ocieplony wełną mineralną, jest montowany na zewnątrz urządzenia – w ten sposób moduł zajmuje mniej miejsca i łatwiej jest go zainstalować.
Maksymalne robocze ciśnienie – 42 barów. Blok chłodnicy powietrza jest wyposażony w element odprowadzenia skroplin i tacę ociekową ze stali nierdzewnej. Moc chłodnicy powietrza bezpośredniego odparowania może być stopniowana na 2 lub trzy kroki. Podczas zamówienia ważne, aby to zaznaczyć. Chłodnica freonowa może również działać w trybie grzania.

Wpływ powłoki Blygold PoluAl XT na żywotność wymiennika:

• Zabarwienie aluminium poprawia przewodzenie ciepła
• 100% pokrycia wymiennika z powodu wysokich przepływów powietrza
• Odporność na UV: doskonała
• Doskonała przyczepność
• Cienka warstwa ogranicza spadek ciśnienia
• Wypełnienie i doszczelnienie połączeń rur i lamel
• Wysoka odporność na czynniki mechaniczne



Sekcja tłumiąca
W celu zapobiegnięcia nadmiernym spadkom ciśnienia wewnątrz urządzenia, centrale VERSO można wyposażyć w kanałowe tłumiki akustyczne. Sekcja tłumiąca o długości 900 mm zmniejszy poziom hałasu od 15 do 20 dB, sekcje o długości 1200 mm – od 20 do 25 dB. Szerokość i wysokość sekcji odpowiadają wymiarom centrali. W urządzeniach stosuje się przegrody wypełnione specjalną wełną kamienną, pokrytą tkaniną z włókna szklanego, certyfi kowaną do zastosowania wewnątrz kanału. Na specjalne zamówienie wełna mineralna może zostać zastąpiona poliestrową. Przegrody tłumika mogą być wyjęte z sekcji w łatwy sposób w celu mycia na sucho lub częściowo mokro w przypadku wentylacji higienicznej.

Nr.

Długość [mm]

Wartość tłumienia dla danego pasma [Hz]
63 125 250 500 1000 2000 4000 8000

10

900

10

19

27

31

33

32

27

17

1200

13

26

35

42

44

43

36

22

20

900

6

13

17

21

22

21

18

11

1200

8

17

23

27

29

28

24

15

30

900

7

13

18

22

23

22

19

12

1200

9

18

24

29

30

30

25

15

40

900

6

13

18

21

22

21

18

11

1200

8

17

23

27

29

28

24

15

50

900

6

12

17

20

21

21

18

11

1200

8

16

22

27

28

27

23

14

60

900

8

15

21

25

26

25

21

13

1200

10

20

28

33

34

34

28

18

70

900

7

14

20

23

25

24

20

13

1200

10

19

26

31

33

32

27

17

80

900

7

14

19

23

24

23

20

12

1200

9

18

25

30

32

31

26

16

90

900

7

14

20

23

25

24

20

13

1200

10

19

26

31

33

32

27

17

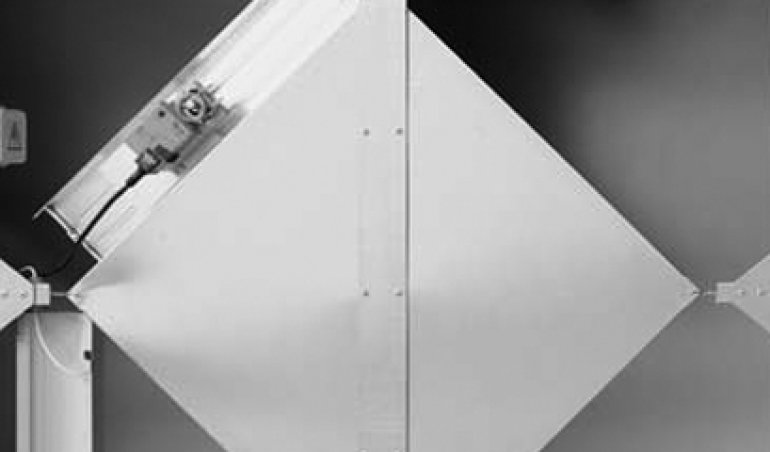

Przepustnica powietrza

 W centralach wentylacyjnych używane są wielopłaszczyznowe przepustnice powietrza produkowane z aluminium ze szczelną gumą.
Łączniki – L20.
Centrale o wielkości 60, 70, 80 – L30, 90 – L40.
Przepustnice montowane są na zewnątrz centrali, możliwe jest wykonanie w izolowanej obudowie.
Standardowa szczelność przepustnic – Klasa 2. Możliwe jest zamówienie przepustnic o wyższej klasie szczelności – Klasa 4, jak również o wyższej klasie przenikalności termicznej – Klasa 2 TBB.

Filtry powietrza
Używane są fi ltry klasy od G4 do F9, kieszeniowe, syntetyczne
lub z włókna szklanego
• Standardowa długość fi ltra – 360 mm.
• Standardowa długość fi ltrów M5-F9 – 500, 635 mm.
Mechanizm mocowania fi ltrów zapewnia szczelność i ułatwia
proces wymiany fi ltrów.





Możliwe jest również zastosowanie filtrów wstępnych o klasie G4 (zgrubny 75%) lub M5 ( ePM10 50%) po stronie czerpni powietrza.





Obudowa i zabezpieczenie wlotów
Na centrale wentylacyjne, mające być eksploatowane na zewnątrz budynków, można dodatkowo zamontować czerpnie i wyrzutnie, przez które powietrze jest zasysane i wyrzucane.

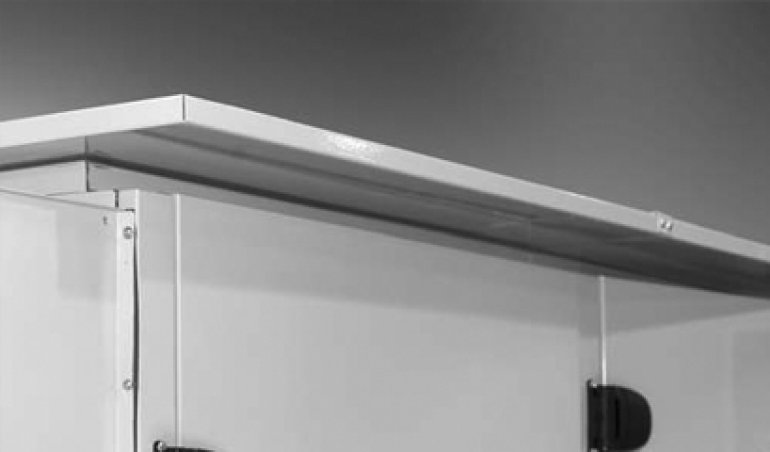

Daszek
Na urządzenia wentylacyjne, mające być eksploatowane na zewnątrz budynków, można dodatkowo zamontować daszek z odprowadzeniem wody w stronę przeciwną niż strona obsługowa.

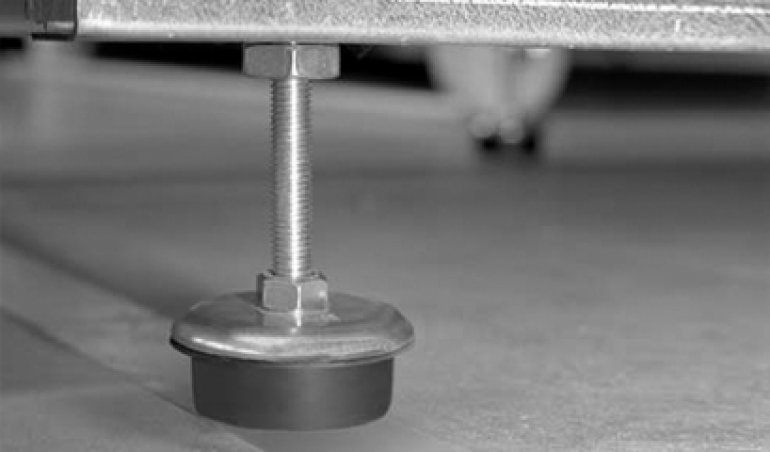

Regulowana wysokość ramy
Dzięki ramie z możliwością regulacji wysokości, urządzenie można łatwo wypoziomować w miejscu instalacji.

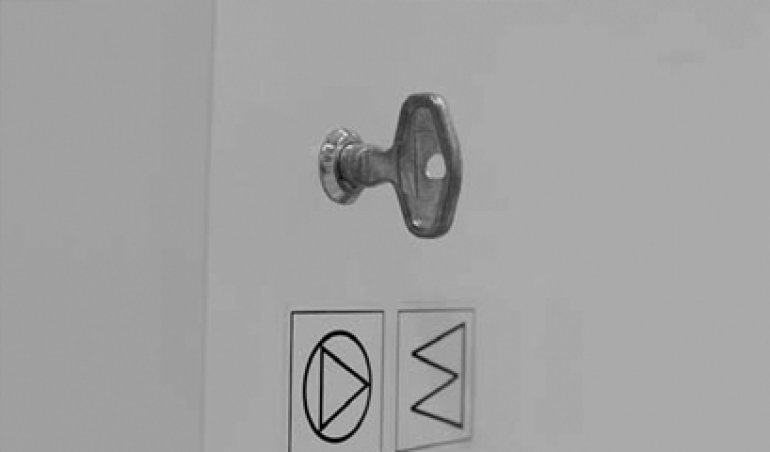

Zamki i uchwyty na drzwi
Wygodne w eksploatacji zamki i uchwyty na drzwi zapewniają bezpieczną eksploatację urządzenia.



Okno inspekcyjne i oświetlenie
Oświetlenie wewnątrz centrali wentylacyjnej pozwala na obserwację pracy urządzenia przez okno inspekcyjne. Użyto energooszczędnych żarówek oraz wyłącznika na zewnątrz centrali. Okno inspekcyjne umożliwia obserwację pracy urządzenia. Średnica plastikowych okien wynosi 200 mm.






Wymiary
Przemyślane wymiary central wentylacyjnych sprawiają, że łatwiej jest osiągnąć parametry techniczne: wolniejszy strumień powietrza wewnątrz urządzenia oraz lepsze parametry akustyczne.

Wymiary B H L1.1 L1.2 L1.3 L1.4 b h A
10 1000 1000 618 370 435 800 700 300 125
20 1150 1150 751 370 435 800 900 400 125
30 1300 1300 751 370 435 800 1000 500 125
40 1500 1520 751 390 435 800 1200 600 125
50 1700 1715 885 390 435 800 1400 700 125
60 1900 1920 885 390 570 800 1600 800 125
70 2100 2100 885 390 705 800 1800 900 125
80 2300 2420 1250 510 841 830 2000 1000 125
90 2610 2650 1400 550 1040 830 2200 1100 125
100 3770 2420 1250 1400 841 830 3400 1000 125

Wymiary B H L1.1 L1.2 L1.3 b h A
10 1000 1000 618 570 435 700 300 125
20 1150 1150 751 645 435 900 400 125
30 1300 1300 751 720 435 1000 500 125
40 1500 1520 751 720 435 1200 600 125
50 1700 1715 885 720 435 1400 700 125
60 1900 1920 885 920 570 1600 800 125
70 2100 2100 885 1060 705 1800 900 125
80 2300 2420 1250 1250 841 2000 1000 125
90 2610 2650 1400 1250 1040 2200 1100 125

Wymiary B H L1.1 L1.2 L1.3 b h A
10 1000 1000 618 422 435 700 300 125
20 1150 1150 751 570 435 900 400 125
30 1300 1300 751 570 435 1000 500 125
40 1500 1520 751 570 435 1200 600 125
50 1700 1715 885 707 435 1400 700 125
60 1900 1920 885 845 570 1600 800 125
70 2100 2100 885 845 705 1800 900 125
80 2300 2420 1250 1150 841 2000 1000 125
90 2610 2650 1400 1150 1040 2200 1100 125

Wymiary B H L1.1 L1.2 L1.4 b h b1 h1 b2 h2 A
10 1000 490 750 705 430 900 400 700 300 700 300 125
20 1150 585 750 705 430 1100 500 900 400 1000 300 125
30 1300 660 750 705 470 1200 600 1000 500 1100 400 125
40 1500 740 750 842 470 1400 700 1200 600 1200 400 125
50 1700 890 750 842 470 1600 800 1400 700 1400 400 125
60 1900 960 750 979 570 1800 900 1600 800 1600 500 125
70 2100 1085 750 979 705 2000 1000 1800 900 1800 600 125
80 2300 1235 750 1250 705 2200 1100 2000 1000 2000 600 125
90 2610 1350 750 1400 705 2500 1200 2200 1100 2200 600 125

Programu doboru VERSO

Narzędzie dla projektantów i firm instalacyjnych z branży HVAC - program doboru VERSO (dostępny w polskiej wersji językowej) - w prosty i intuicyjny sposób pozwala na dobór przez użytkownika optymalnej centrali wentylacyjnej z serii Komfovent VERSO (jednostki o wydajności od 1000 m3 / h.) W programie doborowym VERSO dostępnych jest ponad 120 modeli 3D central wentylacyjnych Komfovent, które można wykorzystać w programie Autodesk REVIT.

Dzięki programowi, centrale wentylacyjne z typoszeregu VERSO można przeliczyć z uwzględnieniem wymagań projektowych takich jak ilość powietrza, temperatura czy użyte podzespoły. Program charakteryzuje się łatwą i intuicyjną obsługą, daje możliwość wyboru trzech rodzajów odzysku ciepła: na wymienniku obrotowym, krzyżowym (lub podwójnym krzyżowym) oraz przeciwprądowym. W efekcie użytkownik otrzymuje plik PDF (karta doboru) z danymi technicznymi centrali wentylacyjnej: wymiarami, parametrami powietrza, współczynniki SFP, wydajnością, sprawnością odzysku ciepła, zużyciem energii, parametrami akustycznymi urządzenia, a także klasą energetyczną centrali wentylacyjnej. Karta doboru zawiera jasną deklarację, czy urządzenie spełnia wymagania dyrektywy Ekoprojekt - pozycja „Ocena zgodności centrali”



Pobierz program doboru VERSO



 Program dostosowany do wymagań Dyrektywy Ekoprojekt ( Nr 1254/2015)
