ATEX – Urządzenia w wykonaniu Ex - Sensors Controls

fot. Sensorcontrols

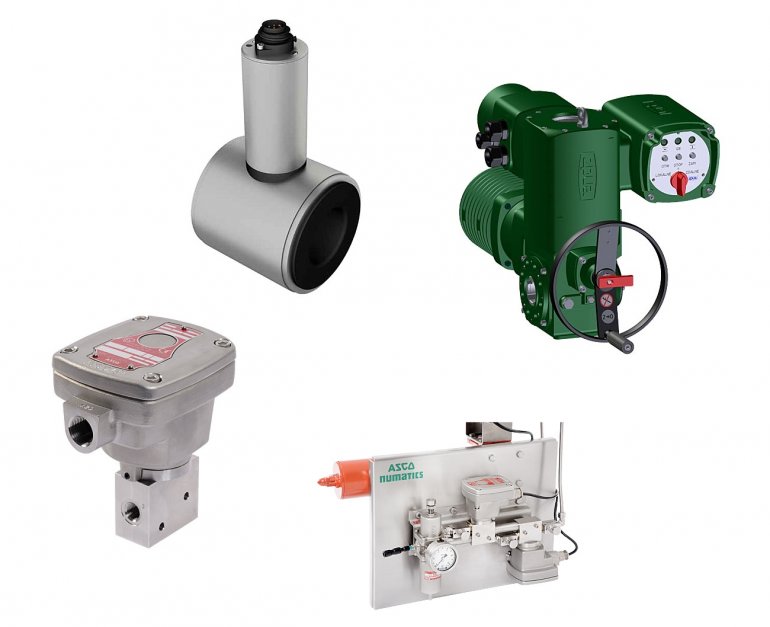

Urządzenia EX (z certyfikatem ATEX) – zawory, siłowniki, przepływomierze Współcześnie, większość prac związanych z kontrolowaniem procesów technologicznych odbywa się automatycznie. Również w branżach, w których mamy styczność z materiałami łatwopalnymi wymagane są urządzenia sterujące EX. Jedną z takich grup urządzeń są zawory.

Zawory elektromagnetyczne bezpośredniego działania – ASCO – Seria 327

Serię zaworów 327 firmy ASCO, należącej do koncernu Emerson, stanowią uniwersalne zawory elektromagnetyczne bezpośredniego działania dostępne w wielu wariantach różniących się materiałami konstrukcyjnymi, poborem mocy, natężeniem przepływu oraz certyfikacją. Dzięki szerokiej gamie produktów oraz doświadczeniu w branży prezentowana seria zaworów nadaje się do rozmaitych zastosowań, takich jak sterowanie siłownikiem, rozładowywanie sprężarki czy też sterowanie przepływem mediów. Ponadto jest ona częścią szerokiej oferty rozwiązań inżynieryjnych obejmującej pakiety sterowania siłownikami, systemy redundantne oraz panele obejściowe typu “bypass”. Specjalna konstrukcja i atesty bezpieczeństwa świadczą o tym, że seria 327 jest sprawdzonym, bezpiecznym, niezawodnym i łatwo adaptowanym rozwiązaniem przeznaczonym do pracy w najbardziej wymagających warunkach procesów przemysłowych. Dotychczas w przemyśle zainstalowano ponad milion zaworów ASCO.

Badania pokazują, że przyczyną wielu niesprawności i nieplanowanych przestojów w instalacjach procesowych jest wadliwe działanie zaworów. Warto więc zamontować zawory, którym można zaufać. Solidna konstrukcja serii 327 zapewnia niezawodną pracę, zaś wyjątkowa koncepcja uszczelnienia zapobiega jego przywieraniu do korpusu zaworu.

Serię 327 charakteryzuje wiele zalet, m.in. cechy skracające czas projektowania oraz wprowadzania zaworu do eksploatacji. Specjalne, wyjmowane pod ciśnieniem przesterowanie ręczne (MO) można wymontować bez izolowania zaworu ani wyłączania systemu pneuma-tycznego urządzenia, co zapewnia bezpieczeństwo procesu bez ponoszenia kosztów niepotrzebnych przestojów. Ponadto niski pobór mocy pomaga w obniżeniu kosztów eksploatacji. Wprowadzona certyfikacja SIL oraz informacje o stopniu zawodności PFD przyczyniają się do ułatwienia etapu projektowego. Zwarta konstrukcja zaworu oraz otwory montażowe serii 327 ułatwiają zamontowanie urządzenia do siłownika. Można je także wbudować do układu sterowania siłownikiem, aby jeszcze bardziej uprościć montaż. Gdy dodać do tego szeroką gamę zabezpieczeń do stref zagrożonych wybuchem, szybko staje się jasne, że seria 327 nadaje się idealnie do ba-rdzo szerokiej gamy zastosowań wymagających odpowiednich środków zapewnienia bezpieczeństwa pracy.

Podsumowanie zalet zaworów Asco:

  • Skrócony etap projektowy: atestowane stopnie zawodności PFD ułatwiające wykonywanie obliczeń dozorowych, inżynierskie rozwiązania skracające czas konstruowania oraz montażu, kompletny asortyment materiałów, mocy znamionowych, akcesoriów oraz natężeń przepływu.
  • Niższe koszty instalacji i wprowadzania do eksploatacji: opcje niskiego poboru mocy obniżają zapotrzebowanie na energię oraz okablowanie, specjalne, wyjmowane pod ciśnieniem przesterowanie ręczne skracające czas wprowadzania do eksploatacji.
  • Wyższa niezawodność: niski pobór mocy zwiększający trwałość eksploatacyjną, materiały zgodne z wytycznymi NACE ograniczają zagrożenie korozją, wyjmowane pod ciśnieniem przesterowanie ręczne ogranicza liczbę przypadkowych wyłączeń, uzwojenie klasy H z żywicy epoksydowej zapewniające bardzo długą żywotność, odporność na drgania, specjalna konstrukcja uszczelnienia zapobiegająca przywieraniu uszczelnienia do korpusu zaworu.

Przepływomierze Comac Cal

Firma jest zaangażowana w rozwój i produkcję technologii pomiarowych i czujników od momentu powstania. Dzięki własnemu centrum rozwojowemu są w stanie zaoferować klientom rozwiązania wykonane na zamówienie, tak aby w pełni odpowiadały ich wymaganiom we wszystkich gałęziach przemysłu.

Korzenie firmy sięgają 1987 roku, kiedy powstała specjalna grupa zajmująca się produkcją liczników ciepła w ramach spółdzielni mieszkaniowej zajmującej się produkcją liczników ciepła dla zasobów mieszkaniowych oferując rozwiązania oparte na zmierzonych wartościach lub zasadach pomiaru. Własne centrum rozwoju firmy rozwiązuje najróżniejsze problemy i pomaga znaleźć najlepsze wyjścia dla zleconego zadnia. Dzięki utworzeniu Autoryzowanego Centrum Metrologii i Kalibracji są w stanie certyfikować nie tylko mierniki i czujniki, ale także ogólne rozwiązanie opracowane przez ich  zespół pracowników. Klientami są przede wszystkim firmy działające w różnych branżach, takich jak chemia, produkty petrochemiczne, przetwórstwo spożywcze, gospodarka wodna i energetyczna z odpowiednimi certyfikatami ATEX.

FLOW 33 Ex przepływomierz

Przemysłowy przepływomierz indukcyjny Flow 33 Ex w kompaktowej obudowie bez wyświetlacza. Może być w pełni wykonany ze stali nierdzewnej, a jednostka analizująca znajduje się bezpośrednio na czujniku przepływu. Zaleta: możliwość użycia licznika w różnych aplikacjach, w których klient wymaga sygnałów impulsowych lub sygnałów prądowych z licznika do zarządzania procesami. Jego zastosowania znaleźć można we wszystkich gałęziach przemysłu ponieważ występuje w dwóch wersjach zależności od klasyfikacji środowiskowej. Środowisko standardowe i strefy zagrożone wybuchem (projekt Ex). Przepływomierz jest wyposażony w dwie informacyjne diody LED wskazujące stan licznika. Elektryczne połączenie jest zapewnione przez standardowe złącze M12, podczas gdy w projekcie Ex, za pomocą złącza Amphenol C016 lub Sealcon M23.

Siłowniki Elektryczne ZPUA

Siłowniki elektryczne typu X Ex są przeznaczone do napędu elementów wykonawczych, takich jak zawory, zasuwy, kurki, klapy, przepustnice itp. w układach sterowania i regulacji automatyki przemysłowej, w gazownictwie, przemyśle petrochemicznym, chemicznym, instalacjach przesyłu gazu, ropy, benzyny, w energetyce, ciepłownictwie, oczyszczalniach ścieków itp.. Siłowniki elektryczne X Ex w wersji przeciwwybuchowej przeznaczone są do pracy w przestrzeniach zagrożonych wybuchem. Siłowniki są zgodne w wymogami Dyrektywy ATEX 94/9/WE, posiadają certyfikat badania typu WE – KDB 08ATEX290X.

Siłowniki X Ex to typoszereg siłowników: obrotowych, wahliwych i liniowych o konstrukcji modułowej. Mogą być produkowane jako siłowniki sterownicze i regulacyjne w wykonaniu standardowym oraz ze sterownikami mikroprocesorowymi. Zróżnicowane momenty, siły i prędkości oraz szereg wykonań opcjonalnych pozwalają na optymalny dobór siłownika dla danego węzła technologicznego. Urządzenia te mogą pracować w pomieszczeniach przemysłowych i w terenie otwartym.

Konstrukcja modułowa – podstawowym siłownikiem w typoszeregu jest siłownik obrotowy, do którego możemy dołączyć moduł liniowy lub wahliwy, tworząc w ten sposób siłownik liniowy lub wahliwy. Zmiana bloku sterującego pozwala na oferowanie siłownika jako sterowniczego lub regulacyjnego w wykonaniu standardowym lub ze sterownikiem mikroprocesorowym.

Uniwersalność – modułowa budowa siłownika umożliwia łatwe dostosowanie do wymaganego sposobu sterowania:

  • tradycyjnego, poprzez podawanie napięcia trójfazowego do silnika siłownika,
  • sterowanie sygnałem trójstawnym 24 VDC,
  • sterowanie sygnałem analogowym 4 – 20mA,
  • sterowanie poprzez transmisję typu PROFIBUS DP.

Możliwość stosowania inteligentnego przetwornika położenia firmy INTEC – dwuprzewodowego z sygnałem 4 – 20 mA zapewnia łatwy i prosty sposób ustawiania położeń „zamknięte” i „otwarte”, oferując jednocześnie dużą dokładność odwzorowania położenia (0,4%), odporność na zakłócenia i szereg dodatkowych funkcji, np.: licznik wykonanych cykli czy pomiar temperatury otoczenia.

Typoszeregi siłowników

Siłownik obrotowy sterowniczy XSM… Ex jest stałoprędkościowym siłownikiem z elektronicznym blokiem sterującym typu X-MATIK sterowanym sygnałem trójstawnym 24VDC lub poprzez magistralę PROFIBUS DP. Posiada nowoczesną konstrukcję, odpowiednią do pracy w przestrzeniach zagrożonych wybuchem, spełniającą wymagania dyrektywy ATEX 94/9/WE oraz norm zharmonizowanych. Blok sterujący zawiera sterownik z tyrystorowym układem załączania silnika i stacyjkę sterowania lokalnego.

Siłowniki  sterownicze typu XSM… Ex są przeznaczone do napędu elementów odcinających takich jak zawory, zasuwy, klapy, przepustnice itp. bezpośrednio lub poprzez odpowiednie  moduły liniowe, wahliwe, przekładnie obrotowe. Siłowniki te są stosowane w układach sterowania automatyki przemysłowej, w gazownictwie, przemyśle petrochemicznym, chemicznym, instalacjach przesyłu gazu, ropy, benzyny, w energetyce, ciepłownictwie, oczyszczalniach ścieków itp.. Siłowniki XSM… Ex należą do urządzeń grupy II kategorii 2, przeznaczonych do pracy w atmosferach wybuchowych spowodowanych obecnością gazów, par, mgieł (G) lub pyłów (D).

Siłownik obrotowy regulacyjny inteligentny XI… Ex jest stałoprędkościowym siłownikiem z nowoczesnym elektronicznym blokiem sterującym sterowanym sygnałem analogowym, trójstawnym 24VDC lub poprzez magistralę PROFIBUS DP. Posiada nowoczesną konstrukcję, odpowiednią do pracy w przestrzeniach zagrożonych wybuchem, spełniającą wymagania dyrektywy ATEX 94/9/WE oraz norm zharmonizowanych. Blok sterujący zawiera stacyjkę sterowania z wyświetlaczem graficznym. Podczas uruchomienia siłownika przy pomocy pilota PGI-05 Ex konfiguruje się wymagane funkcje siłownika.

Siłowniki regulacyjne inteligentne typu XI… Ex są przeznaczone do napędów elementów regulacyjnych takich jak zawory, zasuwy, klapy, przepustnice itp. bezpośrednio lub poprzez odpowiednie  moduły liniowe, wahliwe, przekładnie obrotowe. Siłowniki te są stosowane w układach regulacji automatyki przemysłowej, w gazownictwie, przemyśle petrochemicznym, chemicznym, instalacjach przesyłu gazu, ropy, benzyny, w energetyce, ciepłownictwie, oczyszczalniach ścieków  itp.
